Фланцы Фланцы для ПНД

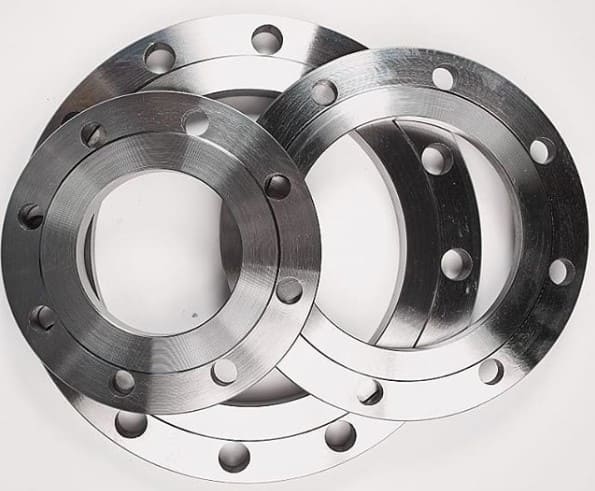

Фланцы для ПНД-фото

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Фильм о процессе производства

Типоразмеры и цены на фланцы Фланцы для ПНД

Наименование Сталь Стандарт Заказ
Фланец под ПНД-100/110 10 атм. Двн. 128 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-100/110 16 атм. Двн. 128 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-150/160 10 атм. Двн. 178 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-150/160 16 атм. Двн. 178 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-200/225 10 атм. Двн. 238 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-200/225 16 атм. Двн. 238 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-32/40 16 атм. Двн. 51 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-50/63 10 атм. Двн. 78 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-50/63 16 атм. Двн. 78 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-65/75 10 атм. Двн. 92 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-65/75 16 атм. Двн. 92 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-80/90 10 атм. Двн. 108 ст.20 Фланцы для ПНД Заказать
Фланец под ПНД-80/90 16 атм. Двн. 108 ст.20 Фланцы для ПНД Заказать

Описание фланцев для ПНД

Прижимной фланец ‒ это плоский круглый (реже квадратный) диск с центральным отверстием. Обладает равномерно расположенными сквозными проходами по окружности для крепежных единиц. Трубодеталь выполняет следующие функции:

  • создает герметичное соединение пластиковых трубопроводов и их элементов, изготовленных из пластмассы низкого давления;
  • стыкует полимерные трубные участки с металлическими;
  • подключает к трубам промышленное оборудование, запорную арматуру и прочие приборы.

Характеристика

Детали изготавливаются из стали по чертежам, размерам и другим требованиям, указанным в ГОСТ 12820-80. Материал обеспечивает изделиям устойчивость к воздействию внешних факторов и коррозионным процессам.

Производятся устройства в трех исполнениях:

  • с соединительным и обычным выступом;
  • впадиной.

Трубодетали устанавливаются в паре с полиэтиленовой втулкой. Они растачиваются до необходимого диаметра для насаживания на трубку. После чего торец втулки приваривается к трубопроводу.

Арматура рассчитана на условное давление до 2,5 МПа. Температура транспортируемых продуктов во время эксплуатации не должна выходить за пределы от −70⁰C до +300⁰C.

Качество продукции

Изготавливаются устройства из сертифицированного сырья, прошедшего процедуру входного контроля. Технический уровень проверяется посредством механических испытаний, тщательного осмотра. Поверхность устройств не содержит трещин, задир, вмятин и прочих повреждений. Отгрузки товара сопровождаются сертификатами соответствия, паспортами качества.

Контроль качества

Контроль качества

Проверка продукции отделом технического контроля на соответствие всем параметрам ГОСТа

Проверка механических свойств

Механические свойства металладеталей проверяют испытаниями на растяжение и на ударные изгибы

Результат контроля

По результатам прохождения контроля — маркировка, упаковка и отгрузка изделия

Ультразвуковой контроль

Ультразвуковой контроль сварочного шва начальником лаборатории
