Тройники ОСТ 34 10.764-97

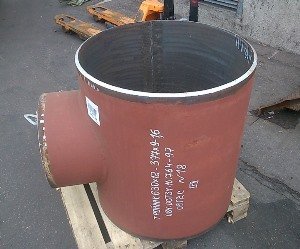

ОСТ 34 10.764-97-фото

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Фильм о процессе производства

Типоразмеры и цены на тройники ОСТ 34 10.764-97

Сбросить фильтр
Диаметр D, mm Толщина стенки Т, mm Стандарт Заказ
Тройники 325 x 159 Переходные 325 x 13 - 159 x 7 ОСТ 34 10.764-97 Заказать
Тройники 325 x 219 Переходные 325 x 13 - 219 x 11 ОСТ 34 10.764-97 Заказать
Тройники 325 x 273 Переходные 325 x 10 - 273 x 8 ОСТ 34 10.764-97 Заказать
Тройники 377 x 219 Переходные 377 x 15 - 219 x 9 ОСТ 34 10.764-97 Заказать
Тройники 377 x 273 Переходные 377 x 15 - 273 x 14 ОСТ 34 10.764-97 Заказать
Тройники 377 x 325 Переходные 377 x 18 - 325 x 13 ОСТ 34 10.764-97 Заказать
Тройники 426 x 273 Переходные 426 x 16 - 273 x 14 ОСТ 34 10.764-97 Заказать
Тройники 426 x 325 Переходные 426 x 22 - 325 x 15 ОСТ 34 10.764-97 Заказать
Тройники 426 x 377 Переходные 426 x 22 - 377 x 8 ОСТ 34 10.764-97 Заказать
Тройники 530 x 325 Переходные 530 x 11 - 325 x 10 ОСТ 34 10.764-97 Заказать
Тройники 530 x 377 Переходные 530 x 14 - 377 x 9 ОСТ 34 10.764-97 Заказать
Тройники 530 x 426 Переходные 530 x 14 - 426 x 10 ОСТ 34 10.764-97 Заказать
Тройники 630 x 377 Переходные 630 x 14 - 377 x 11 ОСТ 34 10.764-97 Заказать
Тройники 630 x 426 Переходные 630 x 14 - 426 x 12 ОСТ 34 10.764-97 Заказать
Тройники 630 x 530 Переходные 630 x 18 - 530 x 8 ОСТ 34 10.764-97 Заказать
Тройники 720 x 426 Переходные 720 x 18 - 426 x 9 ОСТ 34 10.764-97 Заказать
Тройники 720 x 530 Переходные 720 x 18 - 530 x 11 ОСТ 34 10.764-97 Заказать
Тройники 720 x 630 Переходные 720 x 18 - 630 x 14 ОСТ 34 10.764-97 Заказать
Тройники 820 x 530 Переходные 820 x 18 - 530 x 14 ОСТ 34 10.764-97 Заказать
Тройники 820 x 630 Переходные 820 x 22 - 630 x 12 ОСТ 34 10.764-97 Заказать
Тройники 820 x 720 Переходные 820 x 22 - 720 x 14 ОСТ 34 10.764-97 Заказать
Тройники 1020 x 630 Переходные 1020 x 22 - 630 x 14 ОСТ 34 10.764-97 Заказать
Тройники 1020 x 720 Переходные 1020 x 22 - 720 x 18 ОСТ 34 10.764-97 Заказать
Тройники 1020 x 820 Переходные 1020 x 18 - 820 x 18 ОСТ 34 10.764-97 Заказать
Тройники 1220 x 720 Переходные 1220 x 25 - 720 x 18 ОСТ 34 10.764-97 Заказать
Тройники 1220 x 820 Переходные 1220 x 25 - 820 x 22 ОСТ 34 10.764-97 Заказать
Тройники 1220 x 1020 Переходные 1220 x 25 - 1020 x 10 ОСТ 34 10.764-97 Заказать
Тройники 1420 x 820 Переходные 1420 x 22 - 820 x 12 ОСТ 34 10.764-97 Заказать
Тройники 1420 x 1020 Переходные 1420 x 22 - 1020 x 18 ОСТ 34 10.764-97 Заказать
Тройники 1420 x 1220 Переходные 1420 x 22 - 1220 x 22 ОСТ 34 10.764-97 Заказать
Тройники 1620 x 1020 Переходные 1620 x 25 - 1020 x 18 ОСТ 34 10.764-97 Заказать
Тройники 1620 x 1220 Переходные 1620 x 25 - 1220 x 22 ОСТ 34 10.764-97 Заказать
Тройники 1620 x 1420 Переходные 1620 x 25 - 1420 x 25 ОСТ 34 10.764-97 Заказать

Описание тройников ОСТ 34 10.764-97

Деталь используется при укладке стальных технологических трубопроводов тепловых электростанций. Она представляет собой изделие с тремя отверстиями, одно из которых имеет меньший диаметр. Переходный тройник помогает строить разветвленную трубопроводную систему, подключая к главной трубной линии новые ответвления. Создает герметичное соединение труб методом сварки встык.

Характеристика

Трубодеталь применяется при работе с неагрессивными и слабоагрессивными потоками. Температурные значения рабочей среды во время эксплуатации не должны превышать +425°C при давлении до 22 кгс/см2. Отраслевым стандартом допускается установка элементов на трубопроводы теплосетей, транспортирующих продукты температурой не более +200°C при нагрузках до 2,5 МПа.

Соединительный элемент состоит из корпуса и штуцера, изготовленных из стали по чертежам, размерам и остальным требованиям нормативной документации. Материал обеспечивает арматуре отличную свариваемость, высокую прочность и твердость, устойчивость к коррозионным процессам.

Качество продукции

Фитинги изготавливаются из сертифицированного сырья, прошедшего процедуру входного контроля. Технический уровень изделий проверяется с помощью специальных испытаний (гидравлических, на растяжение и пр.) и тщательного осмотра. Сварные швы на поверхности продукта проходят проверку ультразвуком.

Арматура не содержит трещин, надрывов, плен, расслоений и прочих видимых дефектов. Продолжительность службы зависит от соблюдения условий эксплуатации и правильности монтажа.

Контроль качества

Контроль качества

Проверка продукции отделом технического контроля на соответствие всем параметрам ГОСТа

Проверка механических свойств

Механические свойства металладеталей проверяют испытаниями на растяжение и на ударные изгибы

Результат контроля

По результатам прохождения контроля — маркировка, упаковка и отгрузка изделия

Ультразвуковой контроль

Ультразвуковой контроль сварочного шва начальником лаборатории
