Главная
»
Фланцевые фасонные части
»
Крест фланцевый

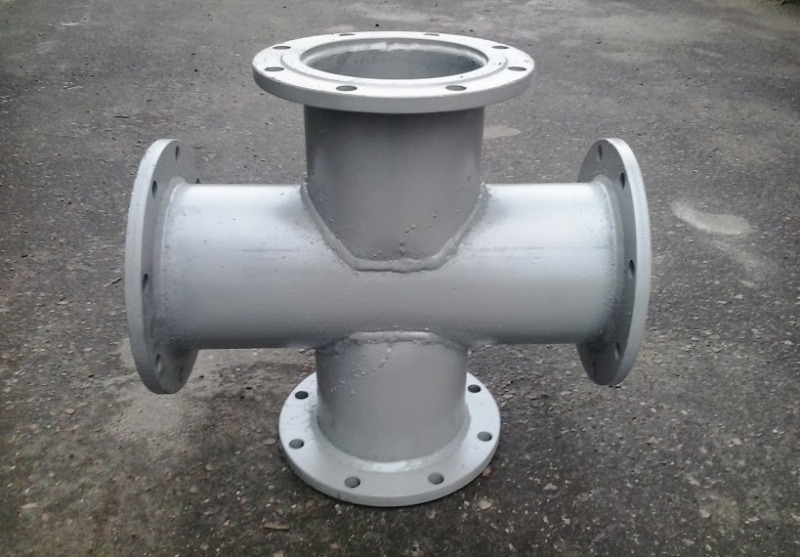

Крест фланцевый

Крест фланцевый-фото

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Фильм о процессе производства

Типоразмеры и цены на Крест фланцевый

Сбросить фильтр
Диаметр D, mm Давление Стандарт Заказ
Крест фланцевый 80х50 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 80х65 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 80х80 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 100х50 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 100х65 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 100х80 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 100х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 125х50 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 125х65 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 125х80 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 125х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 125х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х50 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х65 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х80 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 150х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х50 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х65 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х80 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 200х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 250х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 250х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 250х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 250х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 250х250 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х250 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 300х300 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х250 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х300 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 350х350 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х250 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х300 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х350 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 400х400 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х200 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х250 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х300 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х350 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х400 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 500х500 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х100 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х125 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х150 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х300 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х350 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х400 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х500 1,0 МПа СК 2109-92-042 Заказать
Крест фланцевый 600х600 1,0 МПа СК 2109-92-042 Заказать

Описание фланцевого креста

Фасонная часть трубопровода, которая разделяет потоки, подключает к основной трубопроводной ветке новые ответвления под прямым углом, присоединяет оборудование, называется фланцевым крестом. Он используется в нефтяной, химической, нефтеперерабатывающей, энергетической и прочих отраслях промышленности, сфере жилищно-коммунального хозяйства, устанавливается на водопроводные магистрали.

Характеристика

Соединительный трубопроводный элемент производится из стальных труб методом сварки. Сталь обеспечивает арматуре прочность, твердость, отличную свариваемость, устойчивость к коррозии.

Существует два вида изделий:

  • переходные ‒ имеют равные диаметры отверстий;
  • равнопроходные ‒ подключают к основной трассе трубы меньшего сечения.

Трубодетали применяются в системах, работающих с неагрессивными и среднеагрессивными средами температурой до +150⁰C. Выдерживают нагрузки, не превышающие 1,0 МПа.

Монтируются устройства с помощью фланцевого соединения. Между фланцев устанавливается прокладка, затем они стягиваются болтами (шпильками) и гайками. Такой тип крепления позволяет эксплуатировать детали многократно.

Качество продукции

Трубодетали изготавливаются из сертифицированного сырья по чертежам, размерам и прочим требованиям отраслевого стандарта. Технический уровень изделий проверяется на испытательных стендах и тщательным осмотром. Сварные швы подвергаются ультразвуковому контролю. Отгрузки товара сопровождаются пакетом документов, сертификатами соответствия, паспортами качества.

Контроль качества

Контроль качества

Проверка продукции отделом технического контроля на соответствие всем параметрам ГОСТа

Проверка механических свойств

Механические свойства металладеталей проверяют испытаниями на растяжение и на ударные изгибы

Результат контроля

По результатам прохождения контроля — маркировка, упаковка и отгрузка изделия

Ультразвуковой контроль

Ультразвуковой контроль сварочного шва начальником лаборатории
