---

Нержавеющая сталь 06ХН28МДТ

Для изготовления реакторов, теплообменников, сварных металлоконструкций, химических резервуаров требуется материал, сочетающий высокую коррозионную стойкость и механическую прочность. Для таких проектов используют сталь 06ХН28МДТ аналог AISI 904L (США).  Заменителями также служат 1.4563 (Германия), SCS23 (Япония). Выпускается нержавеющий сплав в виде фасонного, сортового металлопроката, листов, труб, проволоки.

Расшифровка 06ХН28МДТ, состав

Маркировка сплава говорит о содержании (в %) основных элементов, влияющих на его свойства:

• углерод ‒ 0.06 в незначительных количествах, что положительно сказывается на пластичности металла, его свариваемости;

• никель ‒ примерно 28, повышает сопротивляемость к коррозионному растрескиванию, способствует образованию аустенитной структуры;

• хром, молибден, медь, титан в пределах значений, указанных в НД, влияют на антикоррозионные характеристики, прочность, на сопротивление деформации.

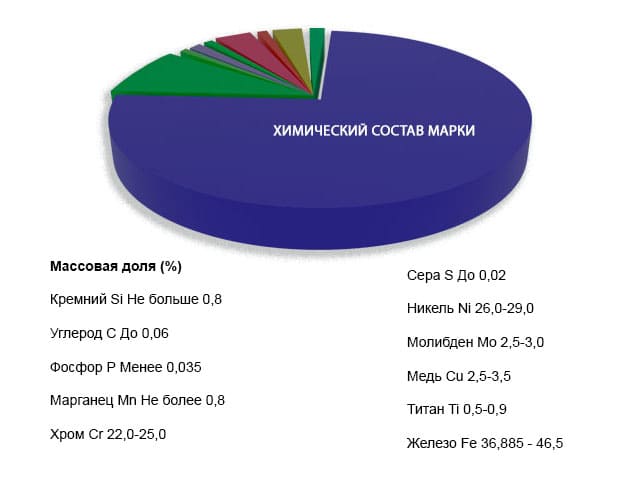

Таблица 1



 Химсостав Ст. 06ХН28МДТ по ГОСТ 5632



Обозначение элемента	Массовая доля (%)
Si	не больше 0,8
С	до 0,06
Р	менее 0,035
Mn	не более 0,8
Cr	22,0-25,0
S	до 0,02
Ni	26,0-29,0
Mo	2,5-3,0
Cu	2,5-3,5
Ti	0,5-0,9
Fe	36,885 - 46,5



Характеристики, свойства 06ХН28МДТ

Что за сталь 06ХН28МДТ: высоколегированная, коррозионностойкая, жаропрочная, класс ‒ аустенитная. Ранее известна как ЭИ943.



• высокая устойчивость к влаге, солям, растворам серной, фосфорной, уксусной, азотной кислоты;

• температура: в агрессивной среде до +80°C, жаростойкость в воздушной аомосфере до +800°C;

• плотность, кг/см3: 7960;

• свариваемость: отличная, без подогрева, сварка 06ХН28МДТ любой сварочной аппаратурой, работающей в сложных условиях;

• термообработка: закалка 930 ‒ 1080°C с охлаждением на воздухе, в воде;

• пределы прочности, текучести, МПА: 490 ‒ 560, 195 ‒ 245 соответственно, зависит от формы поставки, режима термообработки;

• относительное удлинение, %: от 13 до 45;

• твёрдость по Бринеллю НВ 10-1, МПА: 200;

• теплоёмкость, Вт/м·град: 13 при 20°C;

• удельное электросопротивление, Ом·м (R 109): 750 при н.у.;

• Т плавления: 1300 ‒ 1390°C;

• обрабатываемость: резанием, штамповкой, прокаткой, ковкой.

Применение

Сталь марки 06ХН28МДТ работает во многих отраслях ввиду своей жаропрочности, устойчивости к агрессивным веществам. Из этого материала делают:

• трубопроводы, детали трубопроводной арматуры, аппаратуры, резервуары в химической, нефтехимической, металлургической промышленности;

• сварные конструкции для производств со сложными условиями эксплуатации, в машиностроении, строительстве;

• оборудование для предприятий по выпуску минеральных удобрений, пестицидов;

• оснащение атомных, тепловых электростанций.
