Z-образный элемент

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Типоразмеры и цены на Z-образный элемент

d, мм s, мм D, мм L, мм Lz, мм Цена Заказ
32 3 110 1000 2000 По запросу Заказать
32 3 125 1000 2000 По запросу Заказать
38 3 110 1000 2000 По запросу Заказать
38 3 125 1000 2000 По запросу Заказать
45 3 125 1000 2000 По запросу Заказать
57 3 125 1000 2000 По запросу Заказать
76 3 140 1000 2000 По запросу Заказать
89 4 160 1000 2000 По запросу Заказать
108 4 180 1000 2000 По запросу Заказать
159 5 250 1000 2000 По запросу Заказать
219 6 315 1000 2000 По запросу Заказать
273 7 400 1000 2000 По запросу Заказать
325 7 450 1050 2100 По запросу Заказать
426 7 560 1100 2200 По запросу Заказать
530 7 710 1200 2400 По запросу Заказать
630 8 800 1280 2560 По запросу Заказать
720 8 900 1370 2770 По запросу Заказать
820 9 1000 1470 2940 По запросу Заказать
920 10 1100 1570 3140 По запросу Заказать
1020 11 1200 1620 3240 По запросу Заказать

Описание Z-образного элемента

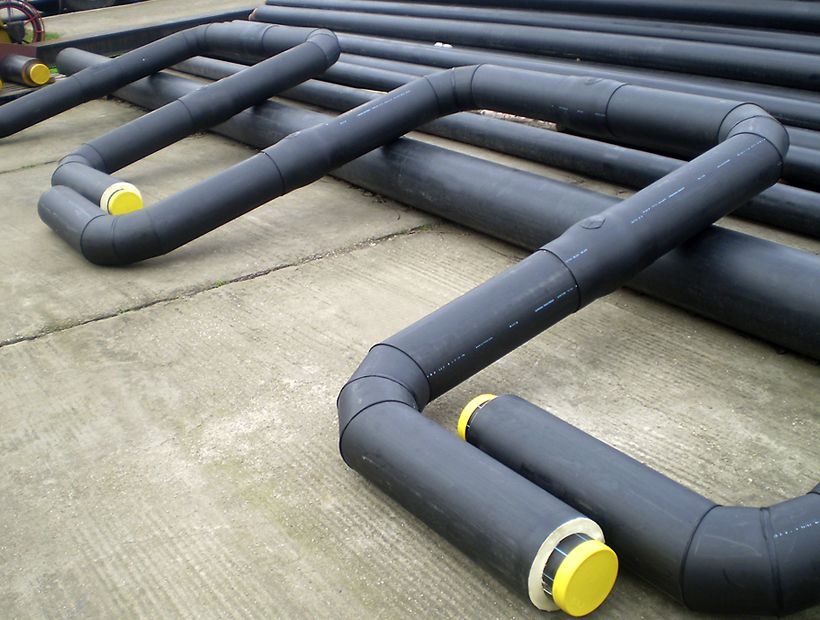

ППУ Z-образный элемент ‒ соединительная трубопроводная деталь, которая выполняет функцию естественного компенсатора. Она нивелирует температурные расширения, деформации, поглощает виброудары и различные смещения. Применяется при укладке технологических трубопроводов тепловых сетей.

Характеристика

Конструктивно деталь представляет собой отрезок трубы, к которому привариваются с обеих сторон стальные отводы, покрытые изолирующим материалом. Он состоит из слоя пенополиуретана и из двух типов оболочки:

  • оцинкованной ‒ для наземного способа прокладки теплотрассы с установкой медных проводов системы ОДК;
  • полиэтиленовой ‒ для строительства трубопроводных участков бесканальным методом.

ППУ-изоляция наносится в заводских условиях на предварительно очищенную поверхность арматуры. Толщина покрытия зависит от диаметра изделия, условий эксплуатации, параметров рабочей среды, требований заказчика.

Пенополиуретановая изоляция обладает низкой теплопроводностью, способностью отталкивать от себя влагу. Она обеспечивает изделиям устойчивость к воздействию коррозионных процессов, защиту от механических повреждений и внешних факторов, снижает теплопотери, продлевает продолжительность службы всей конструкции.

Качество продукции

Арматура производится по чертежам, размерам и прочим требованиям отраслевого стандарта. Изготавливается из сертифицированного сырья, прошедшего процедуру входного контроля. Отгрузки товара сопровождаются пакетом документов, сертификатами соответствия и паспортами качества.
