Переходы ОСТ 36-22-77 сварные

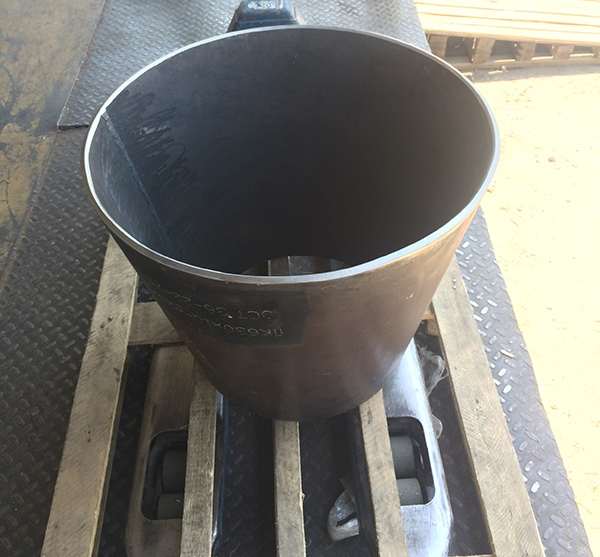

ОСТ 36-22-77-фото

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Типоразмеры и цены на переходы ОСТ 36-22-77

Сбросить фильтр
Диаметр D и D1, мм Тип Толщина стенки ТхT1, мм Марка стали Заказать
Диаметр D и D1, мм Переходы

530 х 325

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 7 - 325 х 7 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

530 х 325

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 8 - 325 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

530 х 325

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 12 - 325 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

530 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 7 - 426 х 7 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

530 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 8 - 426 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

530 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 530 х 12 - 426 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 7 - 426 х 7 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 10 - 426 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 426

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 12 - 426 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 7 - 530 х 7 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 10 - 530 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

630 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 630 х 12 - 530 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 8 - 530 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 10 - 530 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 12 - 530 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 530

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 14 - 530 х 14 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 8 - 630 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 10 - 630 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 12 - 630 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

820 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 820 х 14 - 630 х 14 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 8 - 630 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 10 - 630 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 630

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 15 - 630 х 15 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 8 - 820 х 8 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 10 - 820 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1020 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1020 х 15 - 820 х 15 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 9 - 1020 х 9 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 12 - 1020 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 15 - 1020 х 15 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 9 - 820 х 9 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 12 - 820 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1220 х 820

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1220 х 15 - 820 х 15 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 10 - 1020 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 12 - 1020 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1020

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 14 - 1020 х 14 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1220

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 10 - 1220 х 10 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1220

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 12 - 1220 х 12 Марка стали ст.20, 09г2с, 12х18н10т Заявка
Диаметр D и D1, мм Переходы

1420 х 1220

Тип Концентрический, эксцентрический Толщина стенки ТхT1, мм 1420 х 14 - 1220 х 14 Марка стали ст.20, 09г2с, 12х18н10т Заявка

Описание переходов ОСТ 36-22-77

Сварной переход представляет собой соединительный элемент трубопровода, который меняет его диаметр, регулирует мощность рабочего потока. Участвует в укладке стальных технологических трубопроводных систем. Используется в различных отраслях промышленности: нефтяной, нефтехимической, газовой, пищевой, металлургической, легкой и пр.

Характеристика

Детали предназначены для работы с неагрессивными и среднеагрессивными средами. Они применяются при постоянном номинальном давлении до 2,5 МПа. Температура стенки трубопровода во время эксплуатации не должна выходить за пределы от −30ᐤC до +300ᐤC.

Существует два типа соединительных элементов:

  • концентрические — обладают формой усеченного конуса, соединяют вертикальные трубные участки;
  • эксцентрические — отличаются смещенными центрами отверстий, стыкуют трубы, расположенные горизонтально. Такая конструкция исключает застой транспортируемых продуктов.

Изготавливаются фитинги из углеродистой стали. Материал повышает точность, твердость, механические свойства изделий, их устойчивость к воздействию коррозионных процессов. Монтируются методом сварки встык.

Качество продукции

Технический уровень трубодеталей соответствует отраслевому стандарту. Они производятся по чертежам, размерам, материалам, указанным в нормативной документации. Точность исполнения проверяется на испытательных стендах с помощью механических, гидравлических испытаний и тщательного осмотра. Поверхность арматуры не содержит трещин, плен, расслоений, брызг от металла и сварки.
