Переходы ОСТ 34.10.700-97 бесшовные приварные

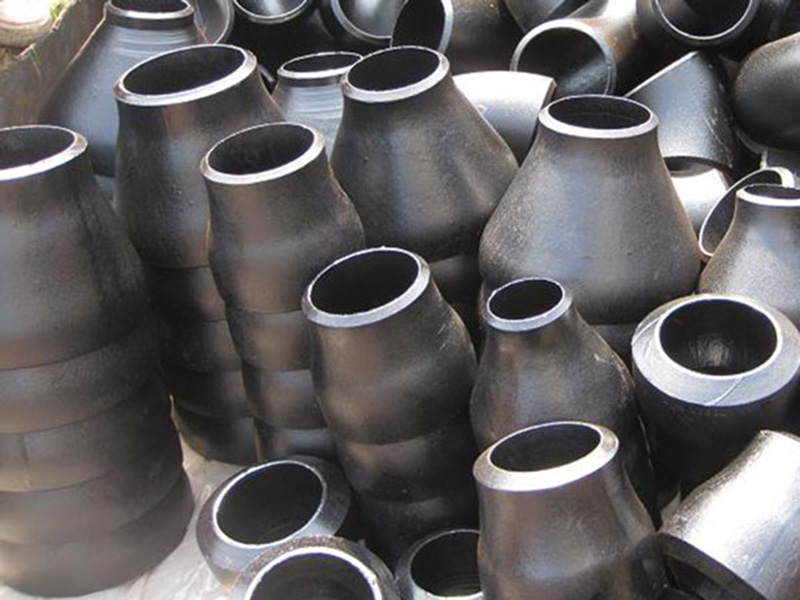

ОСТ 34.10.700-97-фото

Расчет заявки за 15 минут

В наличии на складе

Сертификаты и паспорта
на всю продукцию

Доставка от 5 дней

Типоразмеры и цены на переходы ОСТ 34.10.700-97

Сбросить фильтр
Диаметр D и D1, мм: Тип Толщина стенки ТхT1, мм Марка стали Заказать
Переходы 45 x 32 Концентрический, эксцентрический 45 x 2.5 - 32 x 2 ст.20, 09г2с, 12х18н10т Заявка
Переходы 57 x 38 Концентрический, эксцентрический 57 x 4 - 38 x 2 ст.20, 09г2с, 12х18н10т Заявка
Переходы 57 x 45 Концентрический, эксцентрический 57 x 4 - 45 x 2.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 76 x 45 Концентрический, эксцентрический 76 x 3.5 - 45 x 2.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 76 x 57 Концентрический, эксцентрический 76 x 3.5 - 57 x 3 ст.20, 09г2с, 12х18н10т Заявка
Переходы 89 x 57 Концентрический, эксцентрический 89 x 3.5 - 57 x 3 ст.20, 09г2с, 12х18н10т Заявка
Переходы 89 x 76 Концентрический, эксцентрический 89 x 3.5 - 76 x 3.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 108 x 76 Концентрический, эксцентрический 108 x 4 - 76 x 3.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 108 x 89 Концентрический, эксцентрический 108 x 4 - 89 x 3.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 133 x 108 Концентрический, эксцентрический 133 x 5 - 108 x 4 ст.20, 09г2с, 12х18н10т Заявка
Переходы 133 x 89 Концентрический, эксцентрический 133 x 4 - 89 x 3.5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 159 x 108 Концентрический, эксцентрический 159 x 5 - 108 x 4 ст.20, 09г2с, 12х18н10т Заявка
Переходы 159 x 133 Концентрический, эксцентрический 159 x 5 - 133 x 4 ст.20, 09г2с, 12х18н10т Заявка
Переходы 219 x 133 Концентрический, эксцентрический 219 x 7 - 133 x 4 ст.20, 09г2с, 12х18н10т Заявка
Переходы 219 x 159 Концентрический, эксцентрический 219 x 7 - 159 x 5 ст.20, 09г2с, 12х18н10т Заявка
Переходы 273 x 219 Концентрический, эксцентрический 273 x 8 - 219 x 7 ст.20, 09г2с, 12х18н10т Заявка
Переходы 325 x 219 Концентрический, эксцентрический 325 x 10 - 219 x 8 ст.20, 09г2с, 12х18н10т Заявка
Переходы 325 x 273 Концентрический, эксцентрический 325 x 10 - 273 x 8 ст.20, 09г2с, 12х18н10т Заявка
Переходы 377 x 273 Концентрический, эксцентрический 377 x 12 - 273 x 10 ст.20, 09г2с, 12х18н10т Заявка
Переходы 377 x 325 Концентрический, эксцентрический 377 x 12 - 325 x 10 ст.20, 09г2с, 12х18н10т Заявка
Переходы 426 x 325 Концентрический, эксцентрический 426 x 12 - 325 x 10 ст.20, 09г2с, 12х18н10т Заявка
Переходы 426 x 377 Концентрический, эксцентрический 426 x 12 - 377 x 12 ст.20, 09г2с, 12х18н10т Заявка

Описание переходов ОСТ 34.10.700-97

Стальной переход — трубопроводный элемент, который стыкует трубы разных диаметров, регулирует мощность потока. Создает герметичное соединение трубопроката посредством сварки. Используется при укладке технологических трубопроводов атомных и тепловых электростанций, включая следующие конструкции:

  • групп В и С АС, регламентируемые правилами ПН АЭ Г-7-008;
  • подконтрольные РД 03-94, СНиП 3.05.05-84.

Характеристика

Фитинги изготавливаются из бесшовных труб, материалом которых является сталь. Она обеспечивает им высокую прочность, твердость, свариваемость и устойчивость к воздействию коррозионных процессов.

Существует два типа деталей: концентрические, эксцентрические. Первые обладают формой усеченного конуса, соединяют вертикально расположенные трубные участки. Вторые, за счет смещенных центров отверстий, исключают возможность застоя транспортируемых веществ, используются при укладке горизонтальных труб.

Трубодетали предназначены для трубопроводов, работающих с неагрессивными и слабоагрессивными средами температурой не более +425ᐤC. Выдерживают нагрузки до 22 кгс/см².

Качество продукции

Соединительные элементы изготавливаются по чертежам, размерам и материалам, указанным в отраслевом стандарте. Технический уровень проверяется с помощью механических испытаний и тщательного осмотра. Поверхность изделий не содержит трещин, расслоений, надрывов и прочих дефектов, видимых без специальных приборов. При отгрузках товар сопровождается сертификатами соответствия и паспортами качества.
