08Х18Н10 – Сталь коррозионно-стойкая жаропрочная

Для контакта с агрессивными жидкостями и газами, для работы в неблагоприятных условиях при высоких и низких температурах разработаны и широко используются нержавеющие стальные сплавы.

Сталь высоколегированной марки 08Х18Н10 относится к аустенитному классу, является коррозионностойким и жаростойким материалом, нержавейка применяется в различных отраслях:

• машиностроение, станкостроение, судостроение: производство высокопрочных деталей сложной геометрии;

• строительство: сооружение несущих металлоконструкций, оформление фасадов зданий, интерьеров, городского пространства;

• пищевая, химическая промышленность: оснащение предприятий трубопроводами, аппаратурой, холодильными установками, технологическими ёмкостями;

• энергетика: оборудование АЭС, ТЭС;

• добывающая отрасль: добыча углеводородов;

• прочие.

Виды поставки нерж сталь 08Х18Н10: сортовой и фасонный металлопрокат, полосы, проволока, сетки, трубы и трубопроводная арматура, т.д. Рекомендована для выпуска холоднокатаных листов и ленты повышенной прочности, пригодна для точечной сварки и последующей термообработки металлопродукции.

08Х18Н10 расшифровка, ГОСТ, состав

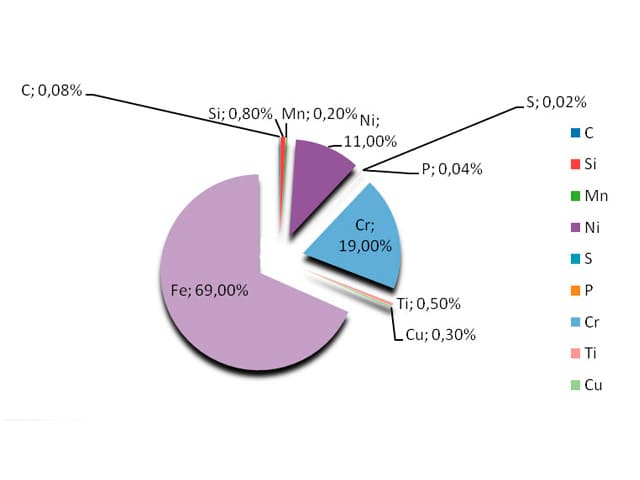

Буквенно-цифровая маркировка говорит о том, что определяющими свойства стального сплава элементами служат углерод (0.08%), хром (18%), никель (10%).

Основной документ, регламентирующий химсостав в процентах, предельные отклонения по массовой доле элементов, это ГОСТ 5632-72.

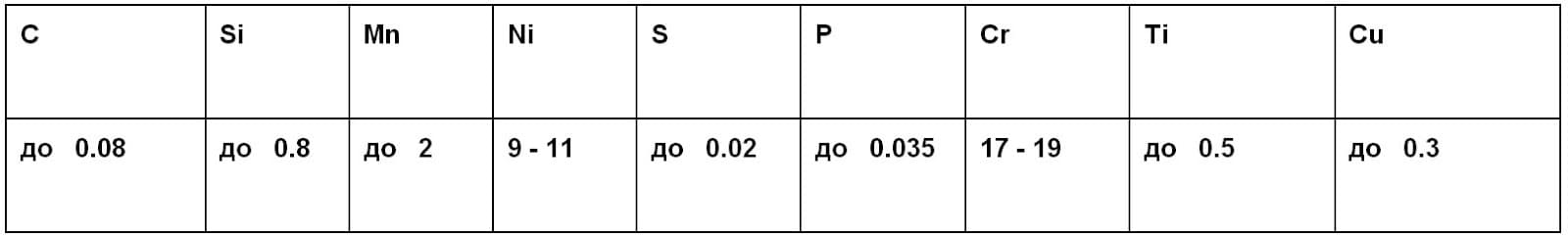

Таблица 1



Вредные примеси (P, S) не превышают 0.03%, что отрицательно сказывается на появлении хрупкости при высоких и низких температурах.

Характеристики 08Х18Н10

• один из основных показателей, характеризующих стойкий хромоникелевый сплав, это устойчивость к различным коррозионным воздействиям (растворы кислот, солей, щелочей, пара, воды, кроме серосодержащих составов);

• хорошая свариваемость разными методами, но отсутствие титана или недостаточное содержание сказывается на возможности появления межкристаллитной коррозии (кроме контактной сварки);

• рекомендуемый диапазон температур от -196 до +600°C, верхний предел при контакте с агрессивными средами составляет +350°C;

• удельный вес 08Х18Н10, кг/м3: 7850; важный показатель для инженерных расчётов, при проектировании;

• практическое отсутствие реакции на действие магнитного поля ввиду того, что в аустените феррит и мартенсит присутствуют в минимальных количествах или отсутствуют; в месте сварного шва или при механическом воздействии в этой зоне могут проявляться магнитные свойства из-за нарушения существующей аустенитной структуры;

• высокая ударная вязкость;

• продолжительность эксплуатации металлопродукта до полувека без потери первоначальных характеристик;

• ровная, гладкая поверхность металлоизделий;

• повышенная прочность, позволяющая выдерживать сильные механические нагрузки, вибрацию;

• беспроблемная обработка (резка, ковка, полировка, шлифовка);

• твёрдость НВ 10-1= 170 МПа (для поковки);

• гигиеничность, экологичность материала, безопасность для живых организмов.

Коррозионная стойкость марки 08Х18Н10

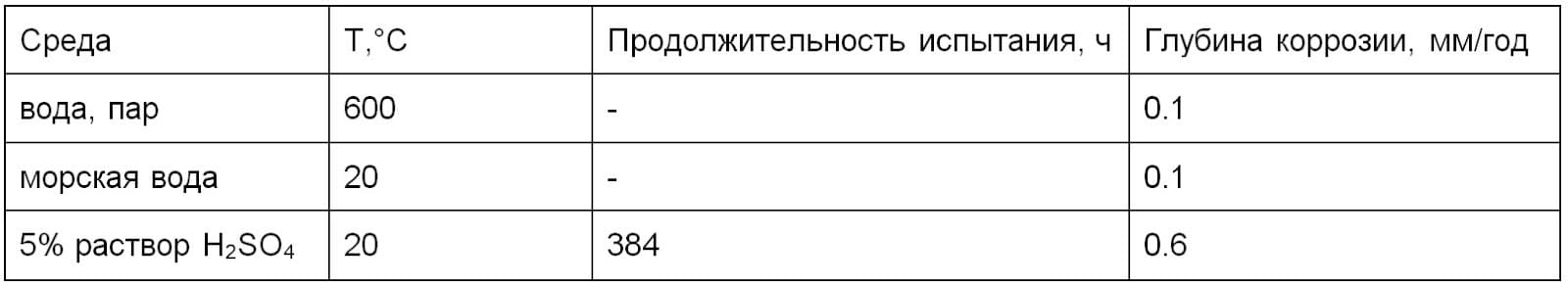

Таблица 2

Механические свойства при Т=20°C

Таблица 3



Физические свойства

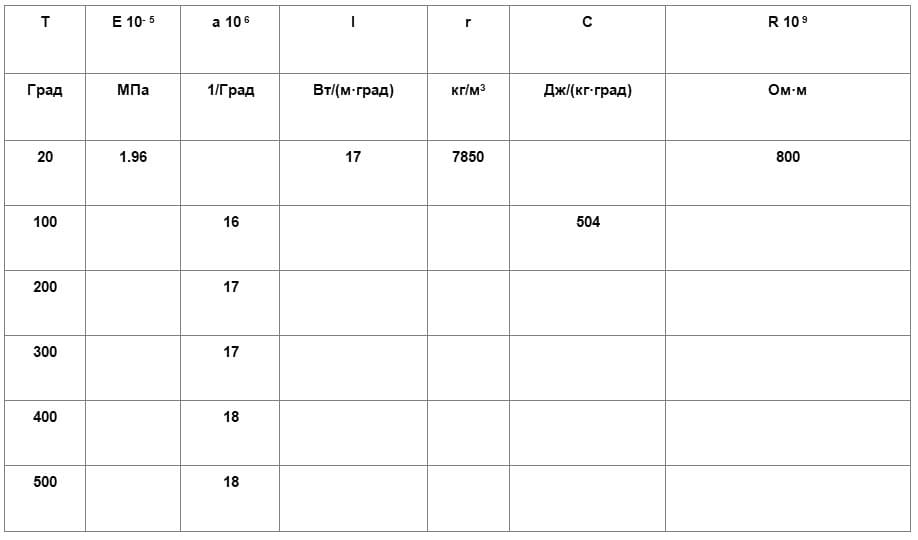

Таблица 4

Аналоги 08Х18Н10

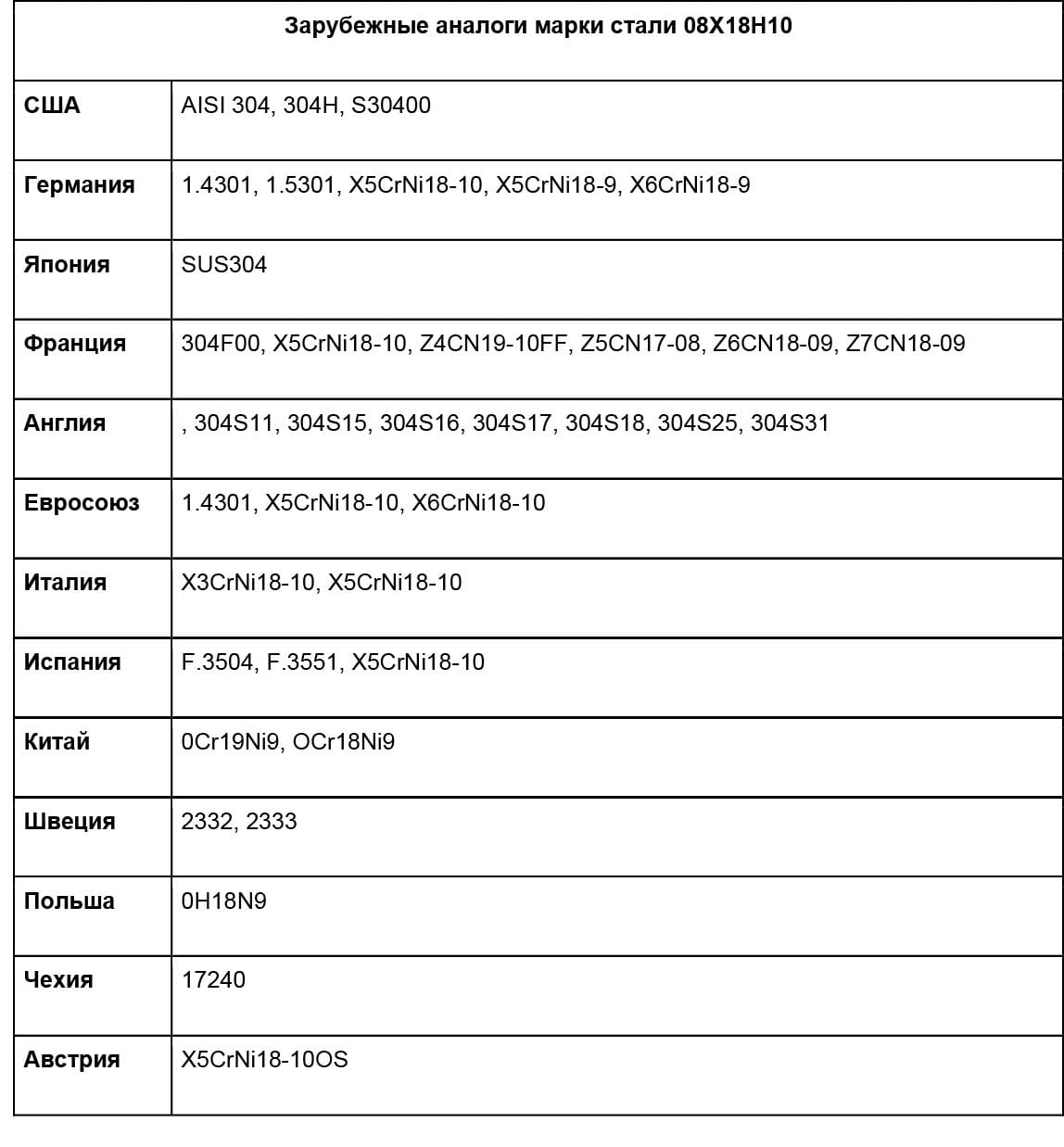

Таблица 5

В качестве основного аналога нержавеющей стали 08Х18Н10 чаще применяется американский стандарт aisi 304. Купить металлоизделия из отечественных сплавов или зарубежных, это решение зависит от цены и конкретных задач проекта.
