09Г2С, расшифровка стали

Маркировка подразумевает преобладание в химическом составе следующих элементов в процентах:

углерод ‒ 0.09;
марганец (Г) ‒ не более 2.0;
кремний (С) ‒ менее 1.0.

Кроме того, в НД указывается на присутствие незначительного количества никеля, хрома, меди, мышьяка, прочих элементов.

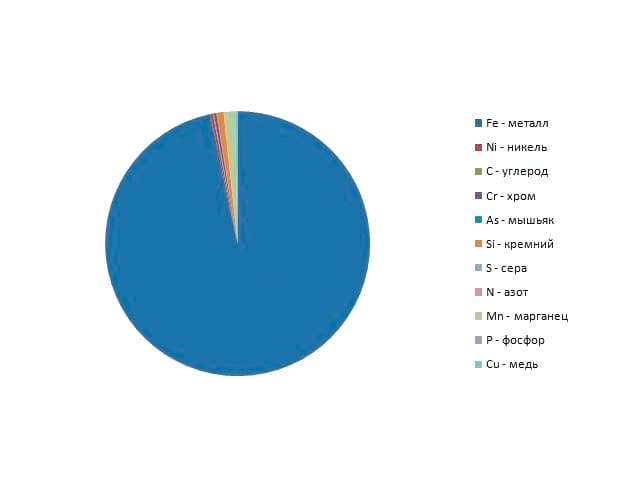

химический состав марки стали Ст. 09Г2С

Наша продукция по стали 09Г2С

Отводы

Тройники

Переходы

Фланцы

Заглушки

Днища

ППУ/ВУС изоляция

Фланцевые фасонные части

Полная расшифровка марки стали 09Г2С по составу зависит от выбранного стандарта, например для ГОСТ 19281 и ГОСТ 5520.

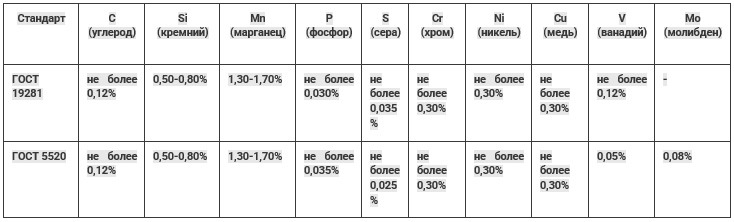

Таблица 1

Стандарт	С (углерод)	Si (кремний)	Mn (марганец)	P (фосфор)	S (сера)	Cr (хром)	Ni (никель)	Cu (медь)	V (ванадий)	Mo (молибден)
ГОСТ 19281	не более 0,12%	0,50-0,80%	1,30-1,70%	не более 0,030%	не более 0,035%	не более 0,30%	не более 0,30%	не более 0,30%	не более 0,12%	-
ГОСТ 5520	не более 0,12%	0,50-0,80%	1,30-1,70%	не более 0,035%	не более 0,025%	не более 0,30%	не более 0,30%	не более 0,30%	0,05%	0,08%

09Г2С, какая сталь? Металл относят к низколегированному конструкционному классу, поскольку на долю легирующих добавок приходится не более двух с половиной процентов. При превышении содержания углерода выше нормы возможно растрескивание сварных швов, что влияет на качество сварки.

Основные характеристики стали 09Г2С

термостойкость, структура не разрушается в интервале от -70 до +450°C;
хорошая свариваемость низкоуглеродистого сплава разными способами (РДС, АДС, ЭШС), без предварительной термообработки, в процессе сварки не изменится зернистость и пластичность;
отсутствие отпускной хрупкости (снижение ударной вязкости после высокого отпуска при медленном охлаждении), флокеночувствительности (образование структурных дефектов при повышении водорода);
удельный вес стали 09Г2С: 7.85 г/см3;
возможность разноплановой обработки (фрезерование, резка, сверление, прессование, токарная обработка);
подверженность ржавлению, которое устраняется нанесением защитных покрытий (цинкование, хромирование, окрашивание).

Сталь 09Г2С обладает повышенной прочностью, устойчивостью высоким и низким температурам, высокая ударная вязкость позволяет изготавливать металлоизделия с незначительной и большой толщиной стенок.

Механические свойства при Т=20°C

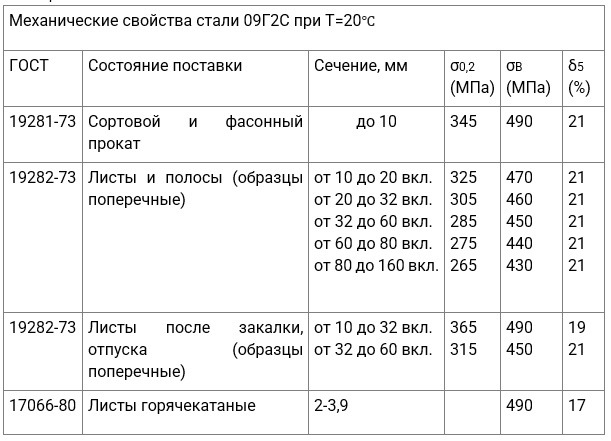

Таблица 2

ГОСТ	Состояние поставки	Сечение, мм	σ_0,2 (МПа)	σ_В (МПа)	δ ₅ (%)
19281-73	Сортовой и фасонный прокат	до 10	345	490	21
19282-73	Листы и полосы (Образцы поперечные)	от 10 до 20 вкл. от 20 до 32 вкл. от 32 до 60 вкл. от 60 до 80 вкл. от 80 до 160 вкл.	325 305 285 275 265	470 460 450 440 430	21 21 21 21 21
19282-73	Листы после закалки, отпуска (Образцы поперечные)	от 10 до 32 вкл. от 32 до 60 вкл.	365 315	490 450	19 21
17066-80	Листы горячекатаные	2-3,9		490	17

Происходит ухудшение механических показателей при снижении температур, что сужает сферы их применения. Материал сохраняет работоспособность при понижении температуры до -70°C, что делает его пригодным для создания ответственных конструкций в условиях Крайнего Севера.

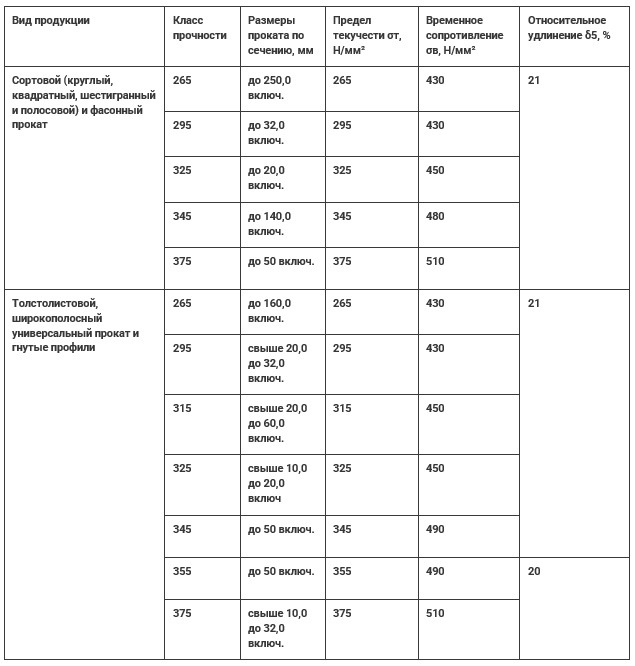

Таблица 3

Вид продукции	Класс прочности	Размеры проката по сечению, мм	Предел текучести от, Н/мм2	Временное сопротивление σв, Н/мм2	Относительное удлинение δ5, %
Сортовой (круглый, квадратный, шестигранный и полосовой) и фасонный прокат	265	до 250,0 включ.	265	430	21
	295	до 32,0 включ.	295	430
	325	до 20,0 включ.	325	450
	345	до 140,0 включ.	345	480
	375	до 50 включ.	375	510
Толстолистовой, широкополосный универсальный прокат и гнутые профили	265	до 160,0 включ.	265	430	21
	295	свыше 20,0 до 32,0 включ.	295	430
	315	свыше 20,0 до 60,0 включ.	315	430
	325	свыше 10,0 до 20,0 включ.	325	450
	345	до 50 включ.	345	450
	355	до 50 включ.	355	490	20
	375	свыше 10,0 до 32,0 включ.	375	510	20

Выше (таблица 3) приведены классы прочности стали 09Г2С для разного вида металлопродукции в зависимости от размера сечения проката по ГОСТ 19281. Отсюда видно, что этот показатель непостоянный, зависит от толщины и определяет её временное сопротивление разрыву.

Предел текучести стали 09Г2С

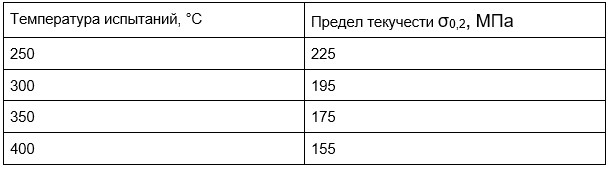

Таблица 4

Температура испытаний, С	Предел текучести σ 0,2, МПа
250	225
300	195
350	175
400	155

Текучесть стали 09Г2С ‒ это важный показатель, отвечающий за деформацию материала. Его предельное значение указывает на тот уровень напряжения, при котором наступает необратимое изменение формы. Параметр играет решающую роль при обеспечении безопасности стальной конструкции. Изменения массовой доли Si, Mn не оказывают влияния на этот показатель, а вот с повышением температуры происходит его снижение.
