---

Сталь 10Х17Н13М2Т

Для работы в условиях высокой степени агрессивности становится востребованным материал, устойчивый к коррозии. Таким нержавеющим сплавом служит сталь 10Х17Н13М2Т, аналог AISI 316Ti (США), также 1.4583 (Германия), SUS316Ti (Япония), 17348 (Чехия), т.д. В России металл заменяют также марками нержавейки 08Х17Н13М2Т, 10Х17Н13М3Т, прочими. Виды поставки: сортовой и фасонный металлопрокат, листы, полосы, поковки, трубы, проволока, сетки, т.д.

Расшифровка 10Х17Н13М2Т, состав

Расшифровывается маркировка сплава следующим образом, массовая доля значимых для свойств сплава элементов в %:

• 0.1 ‒ незначительная доля углерода, обеспечивающая пластичность и хорошую свариваемость;

• Х17 ‒ содержание хрома, обеспечивающего основную антикоррозионную защиту, прочностные характеристики;

• Н13 ‒ м.д. никеля, отвечающего за структурный аустенит;

• М2Т ‒ 2% молибдена и примерно процент титана, предотвращающие питтинговую и межкристаллитную коррозию соответственно.

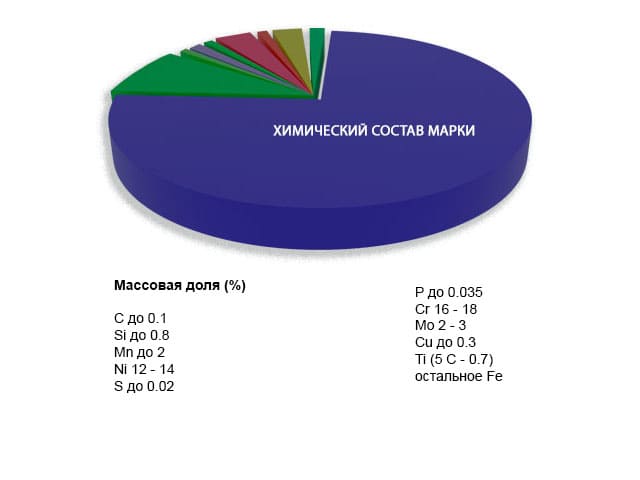

Таблица 1

Химический состав 10Х17Н13М2Т по ГОСТ 5632



Обозначение элемента	Массовая доля (%)
Si	не больше 0,8
С	до 0,1
Р	менее 0,035
Mn	не более 2,0
Cr	16 - 18
S	до 0,02
Ni	12 - 14
Mo	2 - 3
Cu	< 0,3
V	не больше 0,2
W	менее 0,2
Ti	до 0,7
Fe	остальное

Характеристики 10Х17Н13М2Т

Какая это сталь: высоколегированная, коррозионностойкая, жаропрочная, относится к аустенитному классу.  Особенности 10Х17Н13М2Т:

• повышенная устойчивость к коррозионному разрушению при взаимодействии с влагой, различными кислотами (фосфорной, уксусной), щелочами (едкий натр), с прочими агрессивными средами;

• отсутствие намагничивания;

• сварка: любыми способами, без ограничений, с получением стойкого растрескиванию сварочного шва;

• температура: работает без разрушения до +600°C;

• плотность: 7900 кг/м3;

• температурный режим при термической обработке: закалка при 1050 ‒ 1100°C, водяное охлаждение;

• твёрдость, НВ 10-1 МПа: 200;

• предел прочности, МПа: от 510 до 530;

• предел пропорциональности, МПа: 196 ‒ 235;

• относительное удлинение, %: 35 ‒ 40;

• модуль упругости (Е·10-5), МПа: 2,06 при 20°C;

• линейное расширение (а 106), 1/°C: изменяется от 15.7 до 18.2 при нагреве от 100 до 700 градусов Цельсия;

• удельное электросопротивление при н.у.: 0.75·106 Ом·м.

Применение

Марка 10Х17Н13М2Т применяется в химической, нефтяной, газовой, пищевой, металлургической промышленности, в строительстве, энергетике, электротехнике. Материал нужен для:

• изготовления сварных конструкций, декоративных интерьерных элементов;

• производства труб, арматурных элементов, фланцев;

• выпуска аппаратуры, оборудования для получения каучука, кислот, полимеров, удобрений.
