---

Сталь 15Х1М1Ф: характеристики, температура работы и применение

В технической документации энергетического или промышленного оборудования часто встречается требование:

«Труба / деталь из стали 15Х1М1Ф»

На первый взгляд - обычная марка стали. Но на практике это материал, который применяется только там, где металл годами работает при высокой температуре и давлении.

Поэтому важно понимать не только характеристики стали 15Х1М1Ф, но и зачем она вообще была создана и где её использование действительно необходимо.

Что такое сталь 15Х1М1Ф

15Х1М1Ф - это жаропрочная низколегированная конструкционная сталь, предназначенная для длительной работы при повышенных температурах и нагрузках.

Её основная задача - сохранять прочность там, где обычные стали постепенно разрушаются из-за нагрева.

Такие условия характерны для:

• паропроводов,

• котельного оборудования,

• энергетических установок,

• узлов теплоэнергетики.

Расшифровка марки 15Х1М1Ф

Марка стали содержит информацию о составе:

• 15 - около 0,15% углерода

• Х - присутствие хрома

• 1 - примерно 1% хрома

• М - молибден

• 1 - около 1% молибдена

• Ф - ванадий

Каждый элемент выполняет конкретную функцию:

Элемент	Что дает стали
Хром	жаростойкость и окалиностойкость
Молибден	прочность при нагреве
Ванадий	устойчивость структуры
Углерод	базовая прочность

Именно сочетание этих добавок делает сталь пригодной для длительной работы при высокой температуре.

К какому классу относится сталь 15Х1М1Ф

Сталь относится к группе:

• жаропрочных

• теплоустойчивых

• низколегированных конструкционных сталей

Главное отличие от обычных конструкционных марок - сопротивление ползучести. То есть металл не «плывёт» и не теряет форму даже после тысяч часов нагрева.

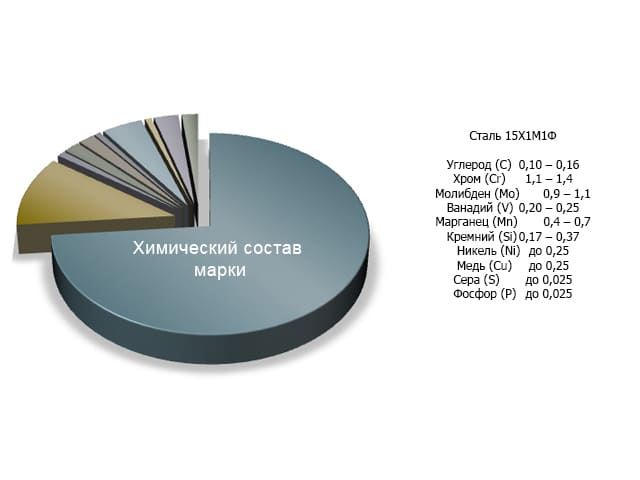

Химический состав стали 15Х1М1Ф

Типовой химический состав (по ГОСТ):

Элемент	Содержание, %
Углерод	0,12-0,18
Хром	0,9-1,2
Молибден	0,9-1,1
Ванадий	0,2-0,3
Марганец	до 0,6
Кремний	до 0,5

Такой состав формирует мартенситно-перлитную структуру, устойчивую к температурным нагрузкам.

Механические свойства и рабочая температура

Главная причина применения стали 15Х1М1Ф - способность долго работать в нагретом состоянии.

Основные характеристики:

• высокая прочность;

• стабильность при длительном нагреве;

• сопротивление внутреннему давлению;

• высокая длительная прочность.

Рабочие температуры

Сталь применяется при температурах:

• до 540-560 °C при длительной эксплуатации

• под высоким внутренним давлением

• при циклическом нагреве и охлаждении

Для сравнения:

Материал	Надежная работа
Обычная конструкционная сталь	до 350-400°C
15Х1М1Ф	до 560°C

Именно поэтому она используется в энергетике.

Где применяется сталь 15Х1М1Ф

Основная область применения - оборудование, работающее с перегретым паром.

Наиболее распространённые изделия:

• трубы паропроводов;

• коллекторы котлов;

• элементы пароперегревателей;

• корпуса арматуры;

• детали турбин;

• теплоэнергетические установки.

Пример: пар в магистральном трубопроводе ТЭЦ движется при высокой температуре и давлении десятки лет. Материал трубы должен сохранять форму весь срок службы - именно для этого используется 15Х1М1Ф.

Сварка стали 15Х1М1Ф: особенности

Несмотря на высокую прочность, сталь хорошо сваривается при соблюдении технологии.

Важно учитывать:

• обязательный предварительный подогрев;

• применение специальных сварочных материалов;

• последующую термообработку;

• снятие внутренних напряжений.

Без этих операций возможно образование трещин при эксплуатации.

Поэтому сварка жаропрочных сталей всегда выполняется по регламенту.

Аналоги стали 15Х1М1Ф

При международных поставках часто используются аналоги.

Страна	Аналог
Россия	12Х1МФ (частично)
Европа	13CrMoV9-10
Германия	X10CrMoVNb9-1
Международный стандарт	ASTM A335 P11/P12 (близкие)

Важно: аналоги требуют проверки условий эксплуатации и нормативной документации.

Когда применение 15Х1М1Ф действительно оправдано

Эта сталь используется при конкретных условиях:

• высокая температура среды

• постоянное давление

• длительный срок службы оборудования

• энергетические установки

• паровые системы

Если узел работает при обычных температурах - применение жаропрочной стали избыточно.

Но при работе с перегретым паром замена может привести к ускоренному износу оборудования.

Частые ошибки при выборе стали

На практике встречаются типовые ситуации:

• выбор стали только по прочности;

• замена на похожую марку без расчёта температуры;

• игнорирование требований сварки;

• отсутствие термообработки после монтажа.

Жаропрочные стали чувствительны именно к условиям эксплуатации.

Итог

Сталь 15Х1М1Ф - это специализированный жаропрочный материал, разработанный для оборудования, работающего при высокой температуре и давлении в течение многих лет.

Её ключевая задача - сохранять прочность там, где обычные стали постепенно теряют свойства.

При выборе материала важно:

• учитывать рабочую температуру

• проверять условия давления

• соблюдать технологию сварки

• использовать сталь строго по назначению

Тогда 15Х1М1Ф обеспечивает длительную и безопасную эксплуатацию энергетического и промышленного оборудования.
