---

Сталь 15Х5М

Сталь 15Х5М относится к легированным жаропрочным сталям, предназначенным для работы при повышенных температурах и в агрессивных средах. Материал широко используется в энергетике, нефтехимической и перерабатывающей промышленности для изготовления оборудования, работающего под давлением и тепловой нагрузкой.

Рассмотрим состав стали 15Х5М, её основные свойства и области применения.

Расшифровка марки стали 15Х5М

Маркировка отражает химический состав сплава:

• 15 - содержание углерода около 0,15%;

• Х - наличие хрома;

• 5 - содержание хрома примерно 5%;

• М - легирование молибденом.

Комбинация хрома и молибдена обеспечивает повышенную жаростойкость и устойчивость к окислению при высоких температурах.

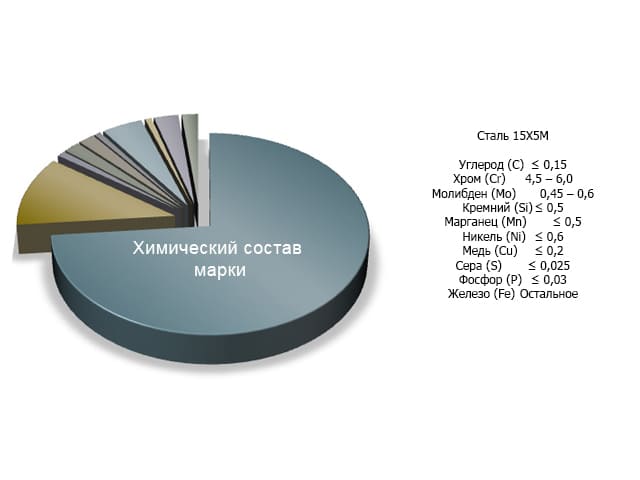

Химический состав стали 15Х5М

Типовой состав материала:

Элемент	Содержание, %	Назначение
Углерод (C)	0,12-0,18	прочность
Хром (Cr)	4,5-6,0	жаростойкость
Молибден (Mo)	0,45-0,60	термостойкость
Кремний (Si)	до 0,50	окалиностойкость
Марганец (Mn)	до 0,60	прочность
Сера (S)	≤0,025	технологичность
Фосфор (P)	≤0,030	пластичность

Высокое содержание хрома формирует защитную оксидную плёнку, снижающую скорость коррозии при нагреве.

Основные механические характеристики

После термической обработки сталь 15Х5М обладает следующими свойствами:

• предел текучести - ≥295 МПа;

• временное сопротивление разрыву - 490-640 МПа;

• относительное удлинение - не менее 18%;

• высокая длительная прочность при повышенных температурах.

Материал сохраняет механические свойства при длительной эксплуатации в условиях нагрева.

Жаропрочные и эксплуатационные свойства

Сталь 15Х5М предназначена для работы в температурных условиях до:

• 550-600 °C при длительной эксплуатации;

• воздействия продуктов сгорания и технологических газов;

• циклического нагрева и охлаждения.

Основные эксплуатационные особенности:

• устойчивость к ползучести

• сопротивление высокотемпературной коррозии

• окалиностойкость

• стабильность структуры при нагреве

• высокая долговечность оборудования



Свариваемость и термообработка

В отличие от углеродистых конструкционных сталей, 15Х5М требует соблюдения технологических условий сварки.

Рекомендуется:

• предварительный подогрев (обычно 200-350 °C);

• применение подходящих сварочных материалов;

• обязательная последующая термообработка;

• отпуск после сварки для снятия напряжений.

Такие меры предотвращают образование трещин и повышают надёжность сварных соединений.

Основные области применения

Сталь 15Х5М используется при производстве оборудования, работающего при высоких температурах:

• элементы печного оборудования;

• реакторы нефтепереработки;

• теплообменники;

• трубопроводы горячих сред;

• котельные установки;

• энергетическое оборудование;

• аппараты нефтехимических производств.

Материал особенно востребован в установках каталитического крекинга и переработки нефти.

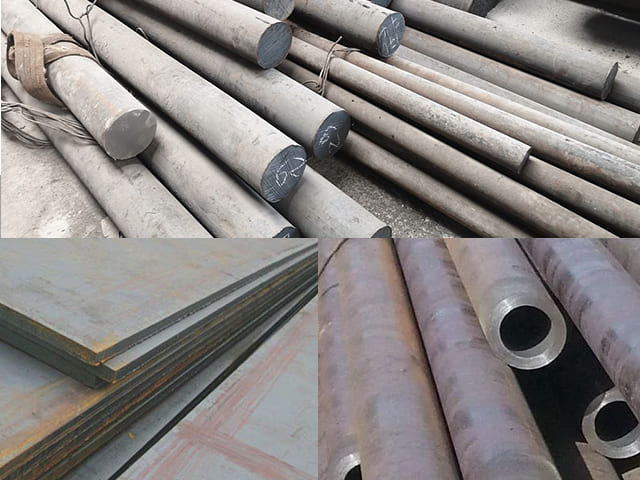

Виды проката из стали 15Х5М

Наиболее распространённые формы поставки:

• листовой прокат;

• трубы;

• детали трубопровода;

• поковки;

• сортовой прокат;

• заготовки для сосудов давления.

Выбор формы определяется рабочей температурой и расчётной нагрузкой оборудования.

Аналоги стали 15Х5М

Близкие по свойствам зарубежные марки:

Стандарт	Аналог
ASTM	A335 P5
ASTM	A387 Grade 5
EN	X12CrMo5
DIN	1.7362

При подборе аналога важно учитывать требования к жаропрочности и режиму эксплуатации.

Преимущества стали 15Х5М

Материал получил широкое применение благодаря следующим характеристикам:

• устойчивость к длительному нагреву;

• высокая прочность при температурных нагрузках;

• сопротивление окислению;

• надёжность при работе под давлением;

• возможность изготовления крупногабаритного оборудования.

На что обратить внимание при выборе

При использовании изделий из стали 15Х5М рекомендуется учитывать:

• соответствие нормативной документации;

• режимы термообработки;

• рабочую температуру среды;

• требования к сварке;

• наличие сертификатов качества.

Это особенно важно для оборудования энергетики и нефтехимии.

Итог

Сталь 15Х5М представляет собой легированный жаропрочный материал, предназначенный для эксплуатации при повышенных температурах и нагрузках. Благодаря легированию хромом и молибденом она обеспечивает стабильную работу оборудования в условиях нагрева, давления и агрессивных сред, что делает её востребованной в энергетике и нефтеперерабатывающей промышленности.
