Марка стали aisi 304

Для изготовления горячекатаного и холоднокатаного трубопроката, сварных труб, деталей трубопровода, трубопроводной арматуры, прочих металлоизделий. контактирующих с агрессивными средами, требуются коррозионностойкие сплавы, пригодные для контакта с пищей, фармацевтическими препаратами. Для этих целей подходит материал, нержавеющая сталь aisi 304, которая широко применяется в нефтехимической, нефтеперерабатывающей, пищевой промышленности. Кроме того, её используют на машиностроительных, металлургических, химических, судостроительных предприятиях, в горном деле.

Какая марка стали является российским аналогом aisi 304? Это близкий по составу сплав 08Х18Н10. В других странах используются 1.4301 (Евросоюз), X5CrNi18-10 (Германия), SUS304 (Япония), т.д.

Сталь aisi 304, что это значит, расшифровка, хим состав

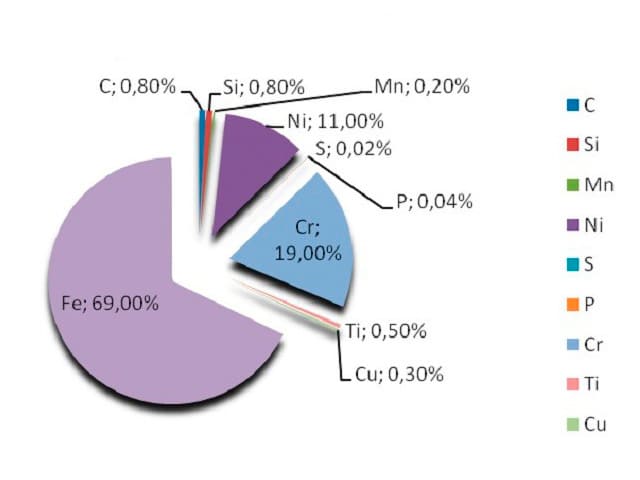

Хром (18 ‒ 20%) и никель (8 ‒ 10%) образуют аустенитную структуру, обеспечивают антикоррозионные качества. Cr образует на металлической поверхности защитные пассивирующие оксиды, а Ni стабилизирует аустенит, делает его диамагнетиком.  Кроме того, в состав входят: марганец (до 2%), медь (не выше одного процента) в небольших количествах, а содержание углерода в пределах 0.08%. Нежелательные примеси, в %: фосфор до 0.045, сера не выше 0.03.

Расшифровывается маркировка стали aisi 304 следующим образом: AISI показывает соответствие американскому стандарту (American Iron and Steel Institute), цифра 3 обозначает аустенитный класс с порядковым номером 04.



Характеристики стали aisi 304

• устойчивость к концентрированным кислотам (уксусная, азотная), прочим агрессивным реагентам, вызывающим коррозию (растворы щёлочи, солёная вода);

• стойкость к действию высоких температур до 600°C, при краткосрочном нагреве до 900°C, к охлаждению до -200 °C;

• класс стали aisi 304 ‒ аустенитная нержавеющая жаропрочная высоколегированная низкоуглеродистая;

• высокая ударная вязкость, сопротивление усталостному напряжению благодаря сочетанию никеля и хрома;

• появление окалины (термообработка) при +925°C (при непрерывном обслуживании), +840°C (прерывистом);

• слабо выраженная способность к намагничиванию;

• разные способы обработки: отжиг, травление, пассивирование, сваривание, горячее и холодное формование, растяжение, прессование;

• хорошая свариваемость разными методами благодаря низкому вхождению углерода; при возникновении вероятности межкристаллитной коррозии проводят высокотемпературное обрабатывание зоны сварки;

• повышение износостойкости металла, его упрочнению термообработкой при увеличении доли хрома;

• плотность стали aisi 304: 7.95 г/см3;

• безопасность применения для человека, животных, растений.

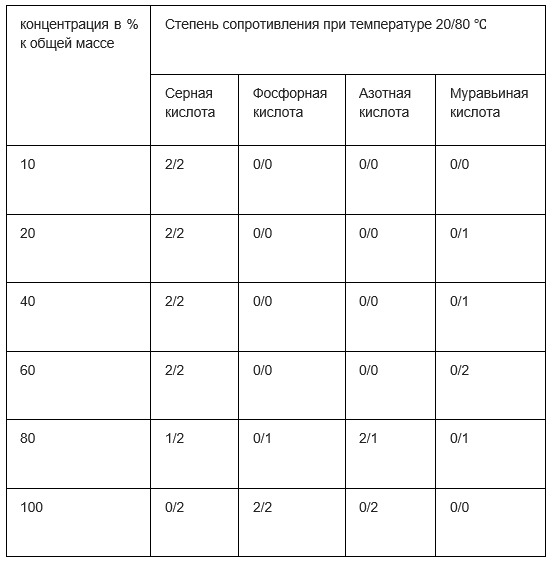

Изменение антикоррозионной устойчивости (0 ‒ высокая степень, 1 ‒средний уровень, 2‒ отсутствует) стали aisi 304 в зависимости от концентрации кислоты при разных температурных режимах:

Таблица 1

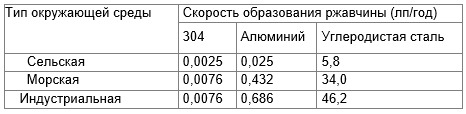

Сравнение появления ржавчины на материале сталь aisi 304 с другими видами металлов показывает незначительную скорость её образования. Наблюдение проводилось при воздействии атмосферы на протяжении десяти лет.

Таблица 2



При нагреве от 425 до 820°C происходит осаждение карбидов хрома.  При этом возможно возникновение межкристаллической коррозии при контакте с сильноагрессивной средой. Сенсибилизация возникает, например, в местах сваривания.

Физические и механические свойства

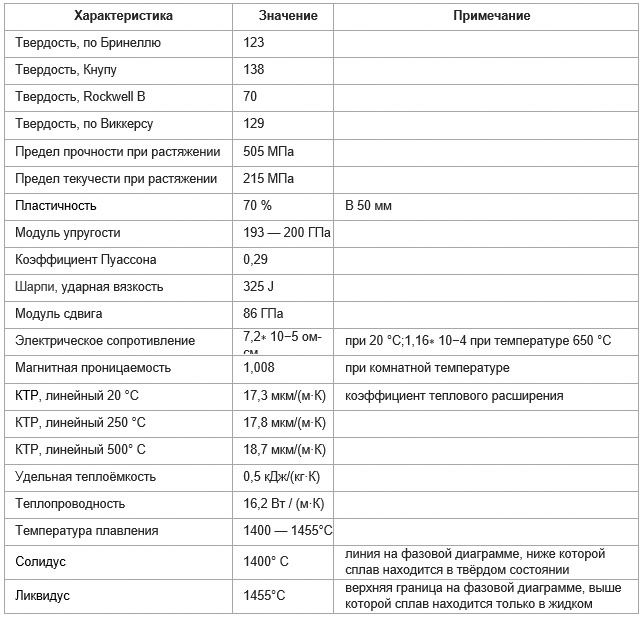

Таблица 3

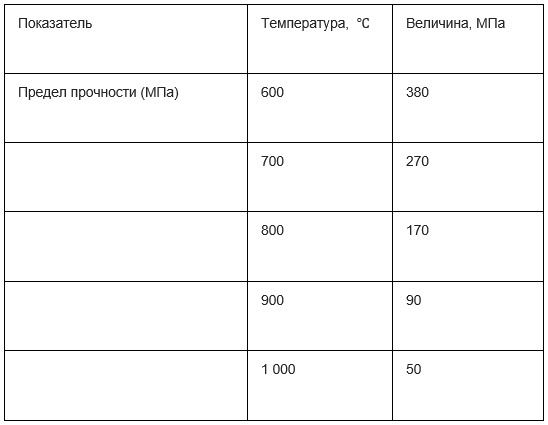

Изменение предела прочности при повышении температуры

Таблица 4
