Сталь 10 и сталь 20 сравнение

Содержание

• Описание стали 10 и 20, в чем разница
• Сталь 10 и сталь 20 сравнение
• Области применения марок стали 10 и 20
• Выводы

Железоуглеродистые сплавы востребованы в различных отраслях народного хозяйства от машиностроения, строительства до коммунального хозяйства. Непростой задачей является выбор марки, подходящей по своим характеристикам к конкретному проекту. Ст. 10 и Ст. 20 считаются взаимозаменяемыми, однако, существуют некоторые различия. Правильный выбор поможет снизить затраты, положительно скажется на результате.

Наша продукция

Описание стали 10 и 20, в чем разница

Оба сплава относят к категории конструкционной углеродистой стали, которые могут корродировать под действием агрессивных сред из-за незначительного вхождения легирующих добавок. Однако, их широко задействуют из-за низкой стоимости, несложного отработанного производственного процесса и наличия качеств, отвечающих определенным задачам при работе в нормальных условиях. Обе марки являются качественными (ограничение по Р и S), не склонны к образованию флокенов, к отпускной хрупкости, хорошо свариваются, имеют три степени раскисления (к, пс, сп).

Рабочий интервал температур составляет от небольшого минуса (-40°C) до достаточно высоких значений (+450°C). Материал подвержен коррозии при длительном контакте с кислотами, щелочами, солями, в условиях повышенной влажности. В этом случае поверхность цинкуют, хромируют, наносят полимерное или лакокрасочное покрытие. Такая защита значительно продлевает сроки эксплуатации.

• Ст. 10: расшифровка говорит, что углерода содержится около 0.1%; сварка без ограничений, не нужен дополнительный нагрев, швы не растрескиваются; температура плавления 1450 ‒ 1510°C; хорошо штампуется, прессуется, прокатывается, протягивается; для упрочнения, оптимизации характеристик для продления срока службы деталей используют нормализацию, а также цементацию+закалку;

• Ст. 20: маркировка говорит о примерном содержании С, примерно 0.2%; сплав высокотехнологичный, поддаётся ковке, резке, пайке; после цементации поверхностная твёрдость составляет 62 HRC, что в 3 раза превышает этот показатель у сердцевины; также для улучшения свойств используют нормализацию, отжиг, реже закалку и отпуск: сваривается при помощи АДС, КТС, РДС, т.д.; плавится при 1500 ‒ 1520°C.

Сталь 10 и сталь 20 сравнение

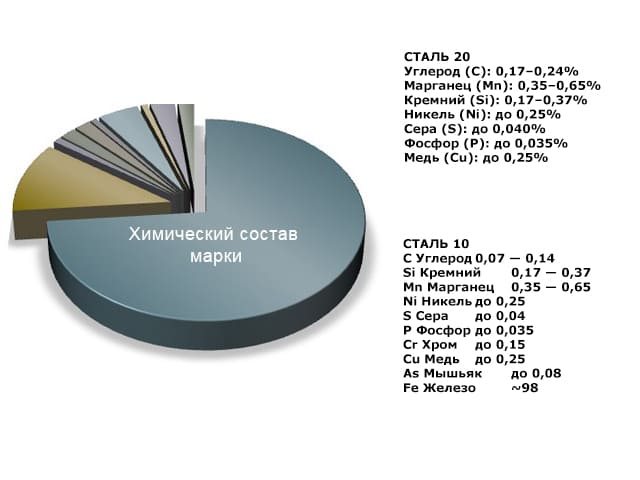

 Химический состав

Содержание по ГОСТ 1050-2013:

Таблица 1

Чем больше содержится углерода, тем сплав прочнее, но менее пластичен. Кремний, марганец вводится в состав для раскисления, последний повышает также прокаливаемость. Никель, хром, медь повышают коррозионностойкость, жаропрочность.

М.д. серы и фосфора стремятся понизить, так как S влияет на появление хрупкости при нагреве (красноломкость), а Р при охлаждении (хладноломкость).

Механические свойства

Таблица 2

Конкретные цифры могут изменяться в зависимости от толщины проката, способа его получения, термообработки.

Ст 20 более прочная, твердая, лучше выдерживает удары, надёжнее при механических напряжениях, но менее пластичная.

Физические свойства при 20°C

Таблица 3

Области применения марок стали 10 и 20

Если необходим мягкий, пластичный, хорошо свариваемый материал, не подвергающийся значительным нагрузкам, то выбирают Ст. 10, которую применяют для:

• изготовления деталей холодной штамповкой из листового проката;

• возведения ненагруженных неответственных строительных конструкций;

• производства сварных труб, элементов тепловых систем.

Ст 20 достаточно прочный металл, при этом недорогой, поэтому его активно используют в различных сферах:

• машиностроение, станкостроение (сельхозмашины, автомобили, станки запчасти: шпиндели, звёздочки, валики, т.д.);

• приборостроение;

• строительство (сварные каркасы, опоры, фермы);

• нефтегазовая отрасль (нефтегазопроводы);

• коммунальное хозяйство (транспортировка по трубам жидкости, газа);

• энергетика (производство котлов высокого давления, коллекторов, запуск тепловых систем).

Поставляют стальные сплавы в виде листового, ленточного проката, проволоки, сеток, поковок, т.д. Оба являются улучшаемыми, то есть в результате химико-термической обработки улучшаются эксплуатационные показатели.

Для выпуска сетки, проволоки, прутков малонагруженных металлоконструкций больше подойдёт СТ. 10, а для возведения, например, мостов, предпочтение следует отдать ст 20 как более прочной и надёжной. Эта марка занимает лидирующие позиции среди металлов на рынке черного металлопроката.

Выводы

Чем отличается сталь 10 от стали 20:

• меньшим содержанием углерода, что снижает прочность, но увеличивает пластичность;

• более низкими прочностными характеристиками, но лучше поддается обработке, что позволяет её использовать для изготовления различных деталей;

• лучшими показателями свариваемости.

При выборе в первую очередь обращают внимание на различие в химсоставе и вытекающее отсюда различие в свойствах и в назначении.

В целом свойства этих двух сплавов достаточно близки и иногда один заменяют другим. Однако, при возведении ответственных строительных конструкций, где требуется надёжная продолжительная эксплуатация, предпочтение отдают Ст. 20.
