Радиус гиба отвода 1,0DN и 1,5DN: на что влияет и как выбрать

Содержание

• Что такое радиус гиба отвода и как его измеряют
• Отводы 1,0DN и 1,5DN: основные отличия
• На что влияет радиус гиба
• Как рассчитать кривизну радиуса отвода
• Радиус изгиба отвода 90 градусов: таблица
• Крутоизогнутый или гнутый отвод: в чем отличие
• Как выбрать: 1,0DN или 1,5DN
• Отводы от производителя ЗСПА
• Частые вопросы
• Итог

В заявке стоит «отвод 90° DN150», а тип никто не указал. На объект привозят 3D, хотя проект считали под 2D. Каждый поворот добавляет к узлу 75 мм, и обвязка насоса не собирается.

Встанет ли деталь по месту, решает один параметр: радиус гиба. Ниже разберем разницу между 1,0DN и 1,5DN, дадим таблицу радиусов для 90°, формулы и чек-лист выбора.

Наша продукция

Что такое радиус гиба отвода и как его измеряют

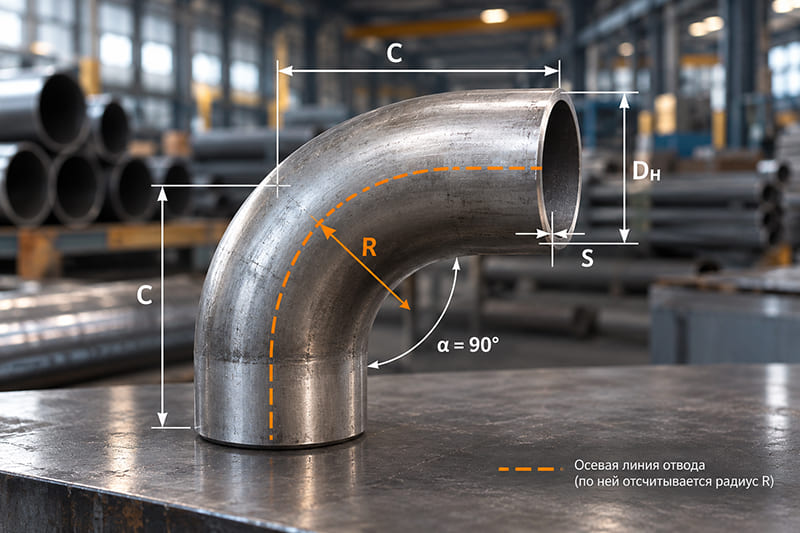

Радиус гиба отвода измеряют от центра гиба до осевой линии детали. Не до внешней стенки и не до внутренней, а строго до оси. Если мерить по стенке, ошибка составит половину наружного диаметра.

Радиус кривизны отвода выражают через DN, то есть условный проход. Это номинальный размер трубы, близкий к внутреннему диаметру. С наружным диаметром его путать нельзя: у DN100 Dн равен 108 или 114 мм.

Отсюда обозначения 1,0DN и 1,5DN. В каталогах их пишут как 2D и 3D. Это историческое название, цифра не совпадает с радиусом, и на этом путаются даже опытные снабженцы. Стандарт ASME B16.9 называет те же типы SR (short radius) и LR (long radius).

Отводы 1,0DN и 1,5DN: основные отличия

Оба типа относятся к крутоизогнутым бесшовным приварным деталям из углеродистой и низколегированной стали. Отвод 2D выпускают по ГОСТ 30753-2001, 3D — по ГОСТ 17375-2001.

Отвод 1,0DN (2D)

Отвод 1,5DN (3D)

На что влияет радиус гиба

Габариты узла

У отвода 90° строительная длина равна радиусу. Для DN150 типа 2D это 150 мм, для 3D — 225 мм. На узле с двумя поворотами разница достигает 150 мм, а в котельной или ИТП этого запаса часто нет.

Гидравлика

Чем больше R, тем ниже коэффициент местного сопротивления ζ. Поток поворачивает плавнее и теряет меньше давления. Значения ζ для разных R/D приводит справочник Идельчика. На длинной линии с десятками поворотов эта разница меняет подбор насоса.

Толщина стенки и ресурс

При гибке металл на внешней образующей растягивается, и стенка становится тоньше. На внутренней стороне он сжимается и утолщается. Меньший радиус усиливает эффект, поэтому заготовку берут с запасом по толщине.

Абразив и высокая скорость потока бьют во внешнюю стенку гиба. У 1,0DN она тоньше, а поворот резче, поэтому такой отвод изнашивается быстрее.

Давление

ГОСТ допускает оба типа к работе под давлением, если толщина стенки подобрана верно. При высоком давлении, циклических нагрузках и опасных средах тип отвода подтверждает прочностной расчёт.

Очистка и диагностика

Очистные поршни и внутритрубные снаряды проходят только отводы с увеличенным радиусом. Крутоизогнутый отвод, особенно 1,0DN, их не пропустит. Под такую эксплуатацию нужен [ССЫЛКА: гнутые отводы] гнутый отвод.

Вес и стоимость

Отвод 1,0DN легче и требует меньше металла. Склады при этом держат в основном 3D, так что 2D часто приходится ждать.

Совет эксперта

Не меняйте 2D на 3D «по месту» без пересчёта. Строительная длина узла вырастет, и ответные трубы придётся резать заново. Если в спецификации нет типа отвода, уточните его у проектировщика до заказа, а не на монтаже.

Как рассчитать кривизну радиуса отвода

Формула радиуса: R = k × DN, где k = 1,0 или 1,5. Она дает ориентир, а точную цифру берите из ГОСТ: там радиусы округлены и привязаны к Dн. Для DN200 типа 3D стандарт дает 305 мм, а не 300.

Для расчета пригодятся еще две формулы:

• Длина по осевой линии: L = π·R·α/180. Для 90° L = 1,571·R

• Строительная длина (от торца до пересечения осей труб): C = R·tg(α/2)

• Для угла 90°: C = R

• Для угла 60°: C = 0,577·R

• Для угла 45°: C = 0,414·R

Длина по оси нужна для расчета заготовки и веса. Строительная длина нужна монтажнику, чтобы разметить трубы.

Разберем пример: отвод DN200, тип 3D, R = 305 мм. При 90° длина по оси выходит 479 мм, строительная длина 305 мм. Тот же отвод на 45° даёт 240 мм по оси и 126 мм от торца до точки пересечения.

Радиус изгиба отвода 90 градусов: таблица

Ниже собраны радиусы для ходовых размеров. Dн × S указан для примера: каждый тип выпускают с несколькими толщинами стенки.

Полный сортамент по толщинам стенок и вес каждого типоразмера ищите в каталоге отводов.

Крутоизогнутый или гнутый отвод: в чем отличие

Крутоизогнутый отвод делают горячей протяжкой трубы-заготовки. Радиус у него 1–1,5DN, деталь бесшовная, стандарты ГОСТ 17375 и 30753.

Гнутый отвод получают на трубогибе, часто с нагревом ТВЧ. Его радиус начинается от 2–5DN, для магистралей действует ГОСТ 24950. Он занимает больше места, зато пропускает снаряды и почти не тормозит поток.

Вывод простой. В цеху, котельной и на обвязке ставьте крутоизогнутый. На магистрали с очисткой и диагностикой нужен гнутый.

Как выбрать: 1,0DN или 1,5DN

1. Откройте проект. Тип указан — берите его, нет — спросите проектировщика.

2. Измерьте место. Не хватает 0,5DN на поворот — выбирайте 2D.

3. Оцените среду. Абразив и высокая скорость говорят в пользу 3D.

4. Проверьте давление. Для критичных режимов нужен расчёт.

5. Учтите очистку. Под снаряды подходят только гнутые отводы.

6. Сравните сроки. 3D обычно лежит на складе, 2D иногда делают под заказ.

Отводы от производителя ЗСПА

ЗСПА выпускает отводы 3D по ГОСТ 17375 и отводы 2D по ГОСТ 30753 на собственном производстве. Мы проверяем геометрию и толщину стенки в зоне гиба, то есть там, где металл истончается сильнее всего. К каждой партии прикладываем сертификат и паспорт качества.

Делаем детали по ГОСТ и по ТУ заказчика. Если в спецификации смешаны типы, инженеры сверят позиции и предложат замену с пересчетом строительных длин.

Частые вопросы

Можно ли заменить отвод 3D на 2D?

Да, если проходят давление и материал. Но габарит узла для 90° изменится на 0,5DN, а потери давления вырастут. Замену согласуйте с проектировщиком.

Почему отвод 1,5DN называют 3D?

Так сложилось исторически, и обозначение прижилось в отраслевой практике. Радиус при этом равен 1,5DN. В ASME такой отвод называют LR.

Как узнать радиус, если на отводе нет маркировки?

Измерьте расстояние от торца до оси перпендикулярного торца. Для 90° оно равно R. Сравните цифру с таблицей ГОСТ.

Становится ли стенка тоньше после гибки?

Да, на внешней образующей. Поэтому производитель берёт заготовку с запасом и контролирует толщину в зоне гиба.

Итог

Радиус гиба определяет габарит узла, гидравлику и ресурс отвода. Для общего случая подходит 1,5DN, а 1,0DN выбирайте для тесного монтажа.

Пришлите спецификацию: инженеры ЗСПА проверят типы отводов, подберут замену из наличия и рассчитают стоимость.
