Для нормального функционирования трубопроводной системы, изменениях её направления необходима установка специальных фитингов. Изогнутые под заданным углом детали изготавливают из углеродистых, легированных, нержавеющих марок стали. Фасонные части трубопровода отличаются назначением, характеристиками, способом производства. Изготовление металлоизделий регламентируют Государственные, Отраслевые стандарты, Технические условия, прочая документация. Соединители чаще всего привариваются к трубам, обеспечивая тем самым надёжность и продолжительные сроки эксплуатации системы.

Наша продукция

Что это такое

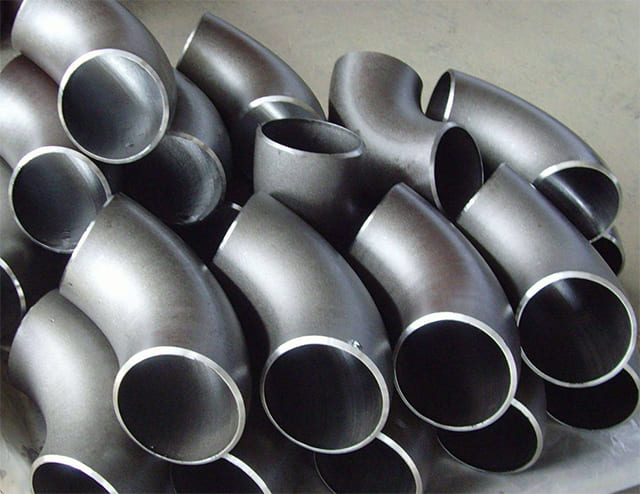

• Отвод. Представляет собой отрезок трубы, изогнутый под определенным углом: 15, 30, 45, 60, 90, 180о. При этом диаметры металлофитинга и трубопровода совпадают.

Для придания малого радиуса изгиба, компактности габаритам используют штамповку, протяжку металлозаготовки через сердечник, используются бесшовные технологии.  Отличие крутоизогнутой разновидности: радиус гиба 1.0-1.5 DN, небольшая масса, фиксированный градус перегиба (ГОСТ 17375, 30753).

Для большеразмерного варианта применяют сварку трубных секторов.

Для получения гнутых отводов путём горячей (ОГ) или холодной (ГО) деформации используют трубогибочное оборудование.  Производство металлоёмкое, цена у готового габаритного металлопродукта высокая, однако, существует ряд преимуществ. В зоне перегиба металл распределяется более равномерно, выше вариабельность состава сплавов, углов изгиба, наличие прямых участков.

• Колено. Толкование понятия трубопроводного «сустава» в технической документации неоднозначно:

• чаще всего это отвод с изгибом девяносто градусов, иногда к этой группе относят трубодетали с углом 60о;

• колена секторные (ОСТ 34 10.752-97), гнутые (ОСТ 34 10.750-97)  с углом от 15 до 90 градусов;

• если для присоединения деталей задействуют фланцы ГОСТ 22794.

Основные отличия между отводом и коленом

Правильная установка и использование фитингов с учётом их различий является залогом эффективного функционирования трубопроводных линий на протяжении всего периода их эксплуатации.

Итак, отвод в отличие от колена:

• это более общее понятие;

• элементы имеют более сглаженную геометрию, разные радиусы, углы поворота.

Колено в свою очередь:

• при угле перегиба 90о более резко изменяет направление потока,

• при подборе радиуса кривизны способствуют минимизации потери давления.

Таблица сравнения отвода и колена:

Что выбрать — отвод или колено

Выбор зависит от конкретных проектных технологических требований, конструкции трубопровода. Хотя иногда любой отвод называют коленом, всё-таки различия существуют.

• Отводы изменяют направления потоков с минимизаций сопротивления, потерь давления, так как для каждого конкретного случая можно подобрать своё конструктивное, материальное исполнение, отвечающее условиям эксплуатации. Поэтому их ставят в различных магистральных, промысловых, промышленных, коммунальных трубопроводах.

• Колено, если принять за основное его отличие ограничение углом 90 градусов, чаще используют в отопительных, водоснабжающих сетях. Основанием также может служить производство фитинга в соответствии с нормативами определённого НД.

Задача, стоящая перед соединителями этого типа: свести к минимуму гидравлическое сопротивление, снизить напряжения, вызванные, температурными деформациями и обеспечить доступ персоналу для обслуживания.

Правила установки

Для минимизации вероятности возникновения аварийных ситуаций, продления срока службы трубопроводов монтаж колен и отводов должен следовать определённым положениям:

• подбирают угол поворота в строгом соответствии с проектом во избежание гидравлических ударов, разрушения стенок;

• определяют допустимый радиус изгиба, чтобы не допустить деформирования, а также износа трубы;

• проверяют соответствие размеров, материала деталей установленной системе;

• выравнивают образованную траекторию;

• присоединяют фитинг при помощи резьбы, фланцев или сварки с проверкой прочности сварных швов;

• к работе допускаются работники, прошедшие обучение и имеющие соответствующую квалификацию;

• обязательно соблюдается утверждённый порядок установки;

• проводят контрольные испытания на герметичность трубопровода, чтобы вовремя устранить все недочёты.
