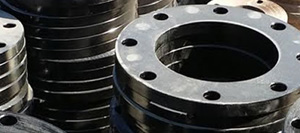

Для герметичного соединения труб, аппаратуры, технологических ёмкостей применяют разъемное надёжное фланцевое соединение. Стыковка происходит при помощи парных элементов круглой или квадратной формы с отверстиями для прохода потока и для размещения крепежа (шпилек, болтов, гаек).
Стальные соединители составляющих трубопроводных систем широко используют в различных сферах:
Фланцевое соединение востребовано при создании систем водоснабжения, отопления, орошения, газонефтяных магистралей. Такой способ стыковки характеризуется прочностью, надежностью, герметичностью, универсальностью, допускает проведение многократного монтажа/демонтажа для обслуживания или замены.

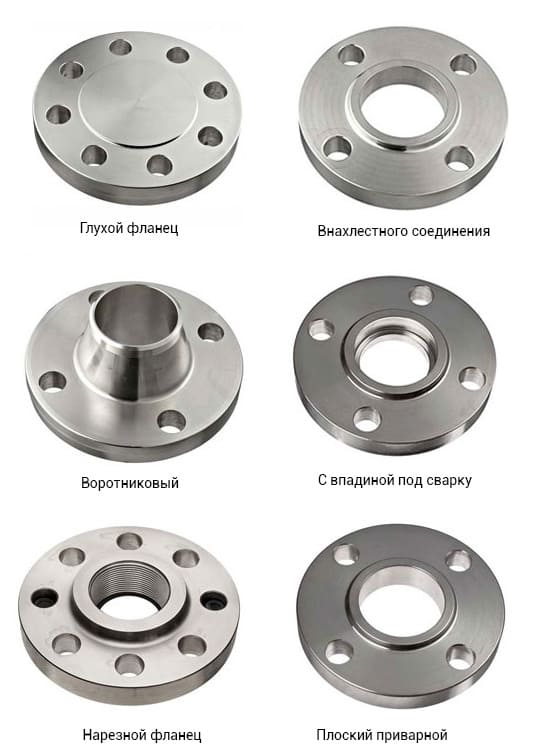

Стальные фланцевые фитинги изготавливают двух основных видов:
Кроме того, выпускают другие типы: корпуса арматуры, плоские свободные: на приварном кольце, на отбортовке, на хомуте под приварку (ГОСТ 33259).
Детали подходят для трубопроводов с жидкими и газообразными рабочими средами разной степени агрессивности. В зависимости от условий эксплуатации выбирается подходящая марка стали (углеродистая, низколегированная, нержавеющая, хладостойкая, жаропрочная, т.д.), а также материал для прокладок.
Производство базируется на требованиях Государственных стандартов по чертежам и размерам, указанным в НД. В процессе изготовления от горячекатаного круга отрезается заготовка, которая подвергается обработке на токарном станке. Затем просверливают отверстия, металлоизделия подвергают контрольным испытаниям, маркируют.
В зависимости от выбранного стандарта возможны различные исполнения уплотнительных поверхностей: с соединительным выступом, с впадиной, с шипом, пазом, с выступом, под прокладку (линзовую, овальную).
Размерные характеристики представляются в технической документации в виде буквенно-цифровых обозначений. Эти сокращения позволяют быстро найти нужный параметр, замерить его, сравнить со стандартным. В нормативной документации чаще всего используют следующие буквенно-числовые коды:
Иногда проектная документация содержит дополнительные обозначения для размеров (геометрические допуски, радиусы фасок, допустимые зазоры для швов, прочие) для обеспечения повышенной герметичности, надежности конструкции.
Техническая документация производителей, как правило, содержит чертёж металлоизделия с указанием габаритов. В Государственных стандартах приводятся стандартизированные размеры фланцев в таблицах, которые помогают подобрать нужный тип арматуры, ускорить процесс комплектации трубопроводной системы. Для оценки габаритных параметров необходим комплексный подход, так как каждая характеристика играет важную роль в обеспечении надежности соединения.
Исполнения для 9 видов уплотнительных поверхностей представлены буквами (В, Е, F, C, D, K, J, L, M). Стандарт вступил в действие в 2015 году и объединил положения ранее выпущенных ГОСТов. Однако, фитинги, выпущенные по ГОСТ 33259 характеризуются уменьшенными внешними габаритами и весом при сохранённом номинальном проходе и давлении. Уточненные допуски и вариативность уплотнительных поверхностей особенно важны при выпуске современной, требовательной к точности изготовления, техники.
| Ду, мм | PN (МПа) | D (мм) | D₀ (мм) | dB (мм) | b (мм) | Отв. | Вес (кг) |
|---|---|---|---|---|---|---|---|
| 15 | 0,6 | 95 | 65 | 19 | 12 | 4 × 14 | 0,6 |
| 20 | 0,6 | 105 | 76 | 26 | 14 | 4 × 14 | 0,9 |
| 25 | 0,6 | 115 | 85 | 33 | 14 | 4 × 14 | 1,2 |
| 32 | 0,6 | 135 | 100 | 39 | 16 | 4 × 18 | 1,7 |
| 40 | 0,6 | 145 | 110 | 46 | 18 | 4 × 18 | 2 |
| 50 | 0,6 | 160 | 125 | 59 | 21 | 4 × 18 | 2,6 |
| 65 | 0,6 | 180 | 145 | 78 | 21 | 4 × 18 | 3,2 |
| 80 | 0,6 | 195 | 160 | 91 | 23 | 4 × 18 | 4,1 |
| 100 | 0,6 | 215 | 180 | 110 | 25 | 8 × 18 | 6 |
| 125 | 0,6 | 245 | 210 | 135 | 27 | 8 × 18 | 8,2 |
| 150 | 0,6 | 280 | 240 | 161 | 27 | 8 × 26 | 10 |
| 200 | 0,6 | 335 | 295 | 222 | 29 | 12 × 26 | 13,3 |
| 15 | 1,6 | 95 | 65 | 19 | 14 | 4 × 14 | 0,7 |
| 20 | 1,6 | 105 | 75 | 26 | 16 | 4 × 14 | 0,9 |
| 25 | 1,6 | 115 | 85 | 33 | 16 | 4 × 14 | 1,2 |
| 32 | 1,6 | 135 | 100 | 39 | 18 | 4 × 18 | 1,7 |
| 40 | 1,6 | 145 | 110 | 46 | 18 | 4 × 18 | 2 |
| 50 | 1,6 | 160 | 125 | 59 | 21 | 4 × 18 | 2,7 |
| 65 | 1,6 | 180 | 145 | 78 | 21 | 4 × 18 | 3,2 |
| 80 | 1,6 | 195 | 160 | 91 | 23 | 4 × 18 | 4,1 |
| 100 | 1,6 | 230 | 190 | 110 | 26 | 8 × 22 | 6 |
| 125 | 1,6 | 270 | 220 | 135 | 28 | 8 × 26 | 8,2 |
| 150 | 1,6 | 300 | 250 | 161 | 30 | 8 × 26 | 10 |
| 200 | 1,6 | 360 | 310 | 222 | 32 | 12 × 26 | 13,3 |
| 250 | 1,6 | 425 | 370 | 273 | 31 | 12 × 30 | 19 |
| 300 | 1,6 | 485 | 430 | 325 | 32 | 16 × 30 | 23 |
| 400 | 1,6 | 565 | 515 | 426 | 40 | 16 × 33 | 45 |
| 500 | 1,6 | 670 | 620 | 530 | 48 | 20 × 39 | 67 |
| 600 | 1,6 | 840 | 770 | 630 | 49 | 20 × 39 | 91 |
| 800 | 1,6 | 1020 | 950 | 820 | 63 | 24 × 45 | 182 |
| 1000 | 1,6 | 1175 | 1120 | 1020 | 58 | 28 × 58 | 179 |
Условный диаметр для плоской приварной разновидности фитинга находится в границах от 10 до 2400 миллиметров. Изделия предназначены для работы с номинальным давлением от 0.1 до 2.5 МПа. Поскольку деталь надевается на трубу при сварке, Ду для неё больше по сравнению с проходом трубопровода. Форма уплотнительной поверхности представлена в девяти исполнениях (цифры от 1 до 9).
| Ду | D | D1 | D2 | d | n | d1 | h | b | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 75 | 50 | 40 | 14 | 4 | 14 | 2 | 12 | 0,6 |
| 15 | 80 | 55 | 45 | 14 | 4 | 14 | 2 | 12 | 0,7 |
| 20 | 90 | 65 | 58 | 14 | 4 | 14 | 2 | 14 | 0,9 |
| 25 | 100 | 75 | 68 | 14 | 4 | 14 | 2 | 14 | 1,2 |
| 32 | 120 | 90 | 78 | 18 | 4 | 18 | 2 | 16 | 1,6 |
| 40 | 130 | 100 | 88 | 18 | 4 | 18 | 3 | 16 | 1,9 |
| 50 | 140 | 110 | 102 | 18 | 4 | 18 | 3 | 16 | 2,3 |
| 65 | 160 | 130 | 122 | 18 | 4 | 18 | 3 | 18 | 3,2 |
| 80 | 190 | 150 | 138 | 18 | 4 | 18 | 3 | 20 | 3,9 |
| 100 | 210 | 170 | 158 | 18 | 8 | 18 | 3 | 20 | 4,7 |
| 125 | 240 | 200 | 188 | 18 | 8 | 18 | 3 | 22 | 6,5 |
| 150 | 265 | 225 | 212 | 22 | 8 | 22 | 3 | 24 | 8,4 |
| 200 | 320 | 280 | 268 | 22 | 8 | 22 | 3 | 26 | 11,6 |
| 250 | 375 | 335 | 320 | 26 | 12 | 26 | 3 | 26 | 15,8 |
| 300 | 440 | 395 | 378 | 26 | 12 | 26 | 4 | 28 | 20,9 |
| 350 | 490 | 445 | 438 | 26 | 12 | 26 | 4 | 30 | 26,3 |
| 400 | 540 | 495 | 488 | 30 | 16 | 30 | 4 | 32 | 33,4 |
| 450 | 595 | 550 | 538 | 30 | 16 | 30 | 4 | 34 | 39,2 |
| 500 | 645 | 600 | 592 | 33 | 20 | 33 | 4 | 36 | 46,2 |
| 600 | 755 | 705 | 692 | 36 | 20 | 36 | 5 | 38 | 65,5 |
| 700 | 860 | 810 | 798 | 36 | 24 | 36 | 5 | 40 | 82,3 |
| 800 | 975 | 920 | 898 | 39 | 24 | 39 | 5 | 42 | 104,5 |
| 900 | 1075 | 1020 | 998 | 42 | 28 | 42 | 5 | 44 | 127,2 |
| 1000 | 1175 | 1120 | 1098 | 48 | 28 | 48 | 5 | 46 | 150,6 |
Воротниковые фланцевые соединители с ДУ 10 ‒ 1600 мм рассчитаны на Ру от 0.1 до 20 МПа, привариваются к трубе встык.
| Ду (мм) | D (мм) | D1 (мм) | D2 (мм) | Количество отверстий | Толщина S (мм) | Масса (кг) |
|---|---|---|---|---|---|---|
| 10 | 75 | 40 | 14 | 4 | 16 | 0,6 |
| 15 | 80 | 45 | 14 | 4 | 16 | 0,7 |
| 20 | 90 | 58 | 14 | 4 | 18 | 0,9 |
| 25 | 100 | 68 | 14 | 4 | 18 | 1 |
| 32 | 115 | 78 | 18 | 4 | 20 | 1,4 |
| 40 | 125 | 88 | 18 | 4 | 20 | 1,6 |
| 50 | 140 | 102 | 18 | 4 | 22 | 2,1 |
| 65 | 160 | 122 | 18 | 4 | 24 | 3 |
| 80 | 175 | 138 | 18 | 8 | 26 | 3,8 |
| 100 | 200 | 158 | 18 | 8 | 26 | 5,2 |
| 125 | 235 | 188 | 18 | 8 | 28 | 6,8 |
| 150 | 265 | 212 | 22 | 8 | 30 | 9,2 |
| 200 | 320 | 268 | 22 | 12 | 34 | 14 |
| 250 | 375 | 320 | 26 | 12 | 38 | 21 |
| 300 | 440 | 370 | 26 | 12 | 40 | 31 |
| 350 | 490 | 430 | 30 | 16 | 44 | 40 |
| 400 | 540 | 482 | 30 | 16 | 48 | 52 |
| 450 | 595 | 532 | 33 | 20 | 50 | 63 |
| 500 | 650 | 585 | 33 | 20 | 54 | 78 |
| 600 | 770 | 685 | 36 | 20 | 60 | 110 |
| 700 | 875 | 800 | 39 | 24 | 66 | 150 |
| 800 | 990 | 905 | 42 | 24 | 70 | 190 |
| 900 | 1090 | 1010 | 45 | 28 | 74 | 240 |
| 1000 | 1210 | 1110 | 48 | 28 | 78 | 300 |
Производители при изготовлении трубопроводной металлопродукции придерживаются табличных значений стандартов. Это помогает монтажникам быстро, верно выбрать ответную часть, создать прочное герметичное соединение.
«ЗСПА», производитель стальных деталей трубопроводов, реализует различные типоразмеры фланцев. Заказать выбранную из каталога позицию можно на сайте компании, предварительно получив информацию от менеджеров о наличии товара на складе, его цене.
