Ошибка в толщине ППУ изоляции бьёт по проекту с двух сторон. Занизил — получил промерзание, аварийные теплопотери, претензии эксплуатации. Завысил — переплатил за материал и увеличил диаметр траншеи. Экспертиза вернёт проект в обоих случаях.

Эта статья — практический инструмент. Здесь таблица типовых толщин по ГОСТ 30732, формула расчёта по СП 61.13330 и разобранный пример для конкретной трубы. Без пересказа нормативки — только то, что нужно для работы.

Наша продукция

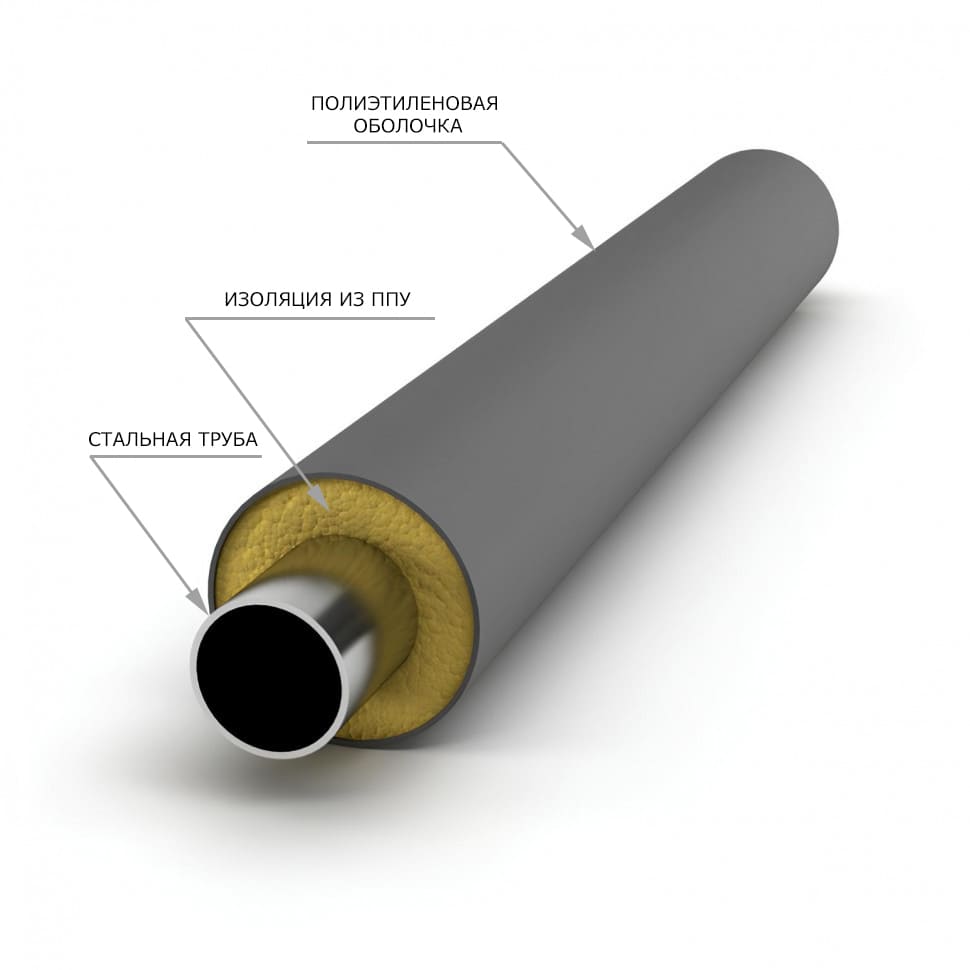

От чего зависит толщина ППУ изоляции

Четыре параметра определяют, сколько пенополиуретана нужно на трубу:

• Диаметр трубопровода (DN). Чем больше труба, тем толще слой изоляции — но не линейно.
• Температура теплоносителя. При 150 °C потери тепла выше, чем при 70 °C. Логично, что и защита нужна серьёзнее.
• Способ прокладки. Подземная бесканальная, канальная, надземная — у каждого варианта свои условия теплообмена с окружающей средой.
• Климатическая зона. Грунт в Краснодаре и Сургуте промерзает по-разному. Расчетная температура грунта прямо влияет на требуемую толщину.

Тип 1 и тип 2 — в чём разница

ГОСТ 30732 задаёт два типа изоляции. Тип 1 — стандартная толщина для штатных условий эксплуатации. Тип 2 — усиленная, с увеличенным слоем ППУ на 20–50% в зависимости от диаметра.

Выбор между ними определяет расчёт теплопотерь. Если стандартный слой не укладывается в нормативные значения — берут усиленный.

Таблица толщин ППУ изоляции по ГОСТ 30732

Ниже — справочные значения для труб в ПЭ-оболочке (подземная прокладка). Толщина указана как разница между наружным радиусом изоляции и наружным радиусом стальной трубы.

Совет эксперта. Тип 1 закрывает потребности большинства проектов в средней полосе России. Переходите на тип 2, когда расчёт показывает превышение нормативных теплопотерь — или когда этого требует техзадание заказчика. Переплата за усиленную изоляцию «на всякий случай» для трубы DN200 на километровом участке — это сотни тысяч рублей.

Расчёт толщины ППУ изоляции трубопроводов

Формула расчёта

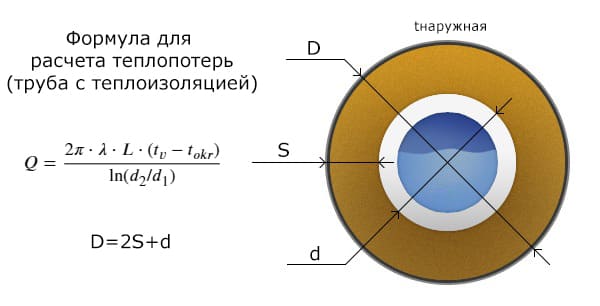

СП 61.13330 задаёт методику через нормируемую линейную плотность теплового потока. Упрощённая формула для цилиндрической изоляции:

δ = (d_н / 2) × (e^(2πλ / q_л × (t_т − t_о)) − 1)

Где:

• δ — толщина изоляции, м
• d_н — наружный диаметр трубы, м
• λ — теплопроводность ППУ, Вт/(м·°C). Для качественного пенополиуретана — 0,029
• q_л — нормируемые линейные теплопотери, Вт/м (берём из таблиц СП)
• t_т — температура теплоносителя, °C
• t_о — температура окружающей среды (грунта), °C

На практике формула сложнее: добавляются термическое сопротивление грунта, коэффициент теплоотдачи поверхности, поправки на влажность. Но логика та же — ищем толщину, при которой теплопотери не превышают норматив.

Пример расчёта

Вводные: труба Ду100 (наружный диаметр 108 мм), температура теплоносителя 130 °C, подземная бесканальная прокладка, грунт — суглинок, температура грунта на глубине заложения +5 °C.

Шаг 1. Находим нормируемые теплопотери по СП 61.13330, таблица Б.1. Для DN100 при среднегодовой температуре теплоносителя 130 °C — q_л = 34,4 Вт/м.

Шаг 2. Подставляем в формулу. λ = 0,029 Вт/(м·°C), d_н = 0,108 м, Δt = 130 − 5 = 125 °C.

Шаг 3. Получаем расчётную толщину — 46,8 мм. Округляем до ближайшего стандартного значения по ГОСТ 30732: 47,5 мм (тип 1).

Результат совпадает с табличным значением. Тип 1 проходит по нормативу. Для этой трубы наружный диаметр в ПЭ-оболочке составит 200 мм.

Толщина изоляции 2 ППУ — когда она нужна

Усиленный тип берут не «для надёжности», а когда расчёт показывает, что стандартного слоя не хватает. Три типичных ситуации:

Северные регионы с расчётной температурой грунта −5…−15 °C. Разница температур растёт — растут и потери. Тип 1 перестаёт укладываться в нормативы.

Высокотемпературные сети (150 °C и выше). Каждый градус увеличивает тепловой поток. На магистральных трубопроводах большого диаметра разница между типами — десятки ватт на погонный метр.

Требования заказчика или экспертизы. Иногда ТЗ прямо прописывает тип 2 вне зависимости от расчёта — например, для объектов с повышенной ответственностью.

Частые ошибки при выборе толщины

Путают тип 1 и тип 2 в спецификации. Проектировщик считает по типу 2, а в ведомость попадает тип 1. На стройке никто не проверяет — ставят что привезли.

Забывают про фасонные изделия. Линейные участки изолируют по расчёту, а отводы в ППУ изоляции оставляют без внимания. Тройники, переходы и повороты — те же нормативы по толщине.

Не учитывают способ прокладки. Надземная прокладка в оцинкованной оболочке и подземная бесканальная — разные условия теплообмена. Одна и та же труба DN200 потребует разную толщину слоя пенополиуретана.

FAQ

Какая минимальная толщина ППУ изоляции допускается?

• Зависит от диаметра. Для DN32 по типу 1 — 27,5 мм. Это нижняя граница по ГОСТ 30732. Меньше — не выпускают и не согласуют.

Чем отличается толщина ППУ типа 1 от типа 2?

• Тип 2 толще на 20–50%. Для DN100: 47,5 мм против 62 мм. Выбор определяет расчёт теплопотерь или прямое указание в ТЗ.

Нужен ли отдельный расчет для фасонных изделий?

• Отдельная формула не нужна. Отводы, тройники и переходы изолируют с той же толщиной, что и прямые участки трубопровода.

Можно ли использовать тип 1 в северных регионах?

• Можно — если расчёт подтверждает, что теплопотери укладываются в норматив. На практике для сетей с температурой выше 100 °C в климатических зонах с суровыми зимами чаще требуют тип 2.

Толщина ППУ изоляции — расчётная величина, а не интуитивная. Таблица из ГОСТ 30732 даёт ориентир, но финальное решение подтверждает расчет по СП 61.13330.
