В спецификациях эти термины часто путают. Конструктивно и нормативно это разные детали. Ошибка в наименовании ведет к проблемам при монтаже или отказу технадзора. Мы разберем четкие критерии различия этих элементов.
Днище ‒ это часть корпуса сосуда. Оно воспринимает внутреннее давление как несущий элемент. Форма и толщина стенки здесь строго регламентированы. Эта металлическая деталь работает в составе единой системы аппарата.
Заглушка служит для герметизации конца трубы. Она перекрывает поток рабочей среды в трубопроводе. Деталь бывает приварной или фланцевой. Её основная функция ‒ временное или постоянное закрытие отверстия.
Стандарты четко разделяют эти изделия. Днище эллиптическое отбортованное стальное изготавливают по ГОСТ 6533-78 ‒ это основной документ на данный тип деталей. Заглушку стальную регулирует ГОСТ 17379-2001 для трубопроводов. Заменять одно другим запрещено техническими регламентами: даже при внешнем сходстве это изделия разных отраслевых стандартов с разной логикой расчета.
Емкости и аппараты требуют установки днищ. Эти элементы формируют торец сосуда под давлением. Инженеры рассчитывают их на прочность вместе с обечайкой. Здесь важна несущая способность всей конструкции.
Трубопроводные системы используют заглушки для консервации концов. Ими закрывают ревизионные отверстия или отводы. Плоский или эллиптический тип выбирают по условиям монтажа. Деталь просто отсекает участок сети от среды.
|
Параметр |
Днище |
Заглушка |
|---|---|---|
|
Назначение |
Элемент корпуса сосуда, аппарата, котла |
Герметизация трубы |
|
Нормативный документ |
ГОСТ 6533-78 (ГОСТ 34233.2 — для сосудов большего диаметра) |
ГОСТ 17379-2001 |
|
Диаметры |
133–1420 мм по наружному Ду (по ГОСТ 6533-78) |
21,3–1016 мм (1 исполнение) / 32–530 мм (2 исполнение) |
|
Работа под давлением |
Несущий элемент |
Запирающий элемент |
|
Способ монтажа |
Приварка к обечайке |
Приварка или фланец |
|

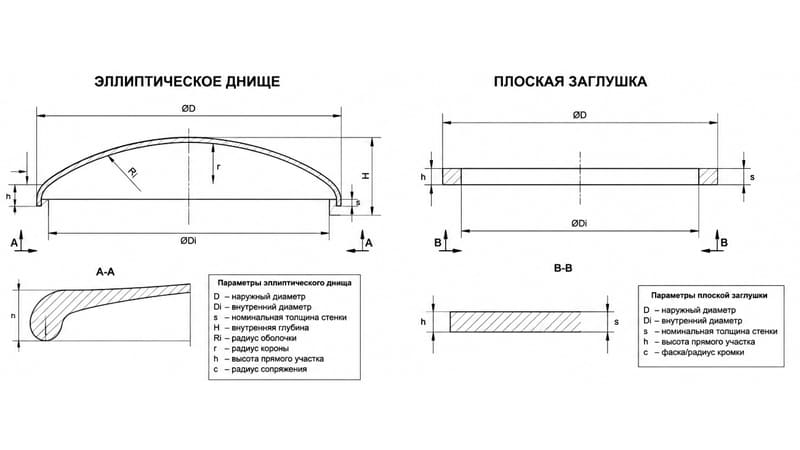

Наличие борта |
Регламентированная высота борта (h1) |
Борт практически отсутствует |
|
Марки стали в ГОСТе |
Не детализированы (углеродистые, легированные, двухслойные) |
Чётко регламентированы (Ст10, Ст20, 09Г2С и др.) |
|
Маркировка |
По ГОСТ 6533-78, напр. Днище 530-10 ст. 3 ГОСТ 6533-78 |
По ГОСТ 17379-2001, напр. Заглушка 1-60,3х4-09Г2С |
Марку стали подбирают под рабочую среду. Диаметр в мм и толщина стенки зависят от расчетов. ООО «ЗСПА» производит детали из различных сплавов. Конструкция должна выдерживать заданные эксплуатационные нагрузки.
Снабженцы часто ориентируются только на внешнюю форму. Эллиптическая крышка визуально похожа на оба изделия. Без проверки рабочего давления легко получить брак. Всегда сверяйте номенклатуру с проектной документацией.
Совет эксперта: Начинайте подбор с назначения узла. Сначала определите роль элемента в системе и давление. Только потом смотрите на геометрию и цену. Внешнее сходство обманчиво без инженерного обоснования.
ООО «ЗСПА» производит детали трубопровода с 1990 года. Предприятие находится в Московской области. Мы делаем ВУС и ППУ изоляцию. Актуальное наличие и цены уточняйте у менеджеров.
Днище и заглушка ‒ не взаимозаменяемые понятия. Корректный выбор гарантирует безопасность эксплуатации. Проконсультируйтесь с инженером перед закупкой партии. Изучите наш каталог эллиптических заглушек для трубопроводов. Для сосудов смотрите раздел эллиптических днищ.
Можно ли использовать эллиптическую заглушку вместо днища?
Нет. Это разные детали по ГОСТу. Трубный элемент не рассчитан как несущая часть сосуда.
Как правильно указать деталь в спецификации?
Пишите точное наименование по стандарту. Укажите тип, диаметр, толщину и марку стали.
От чего зависит стоимость изделий?
Цена формируется из диаметра, толщины и марки сплава. Влияют сложность штамповки и объем партии.
Какие сроки изготовления и доставки?
Сроки зависят от наличия на складе. ЗСПА отправляет заказы по всей России из Щелково.
