Марки стали фланцев: как понять обозначение и выбрать материал

Содержание

• Что такое марка стали фланца
• Какие марки стали фланцев встречаются чаще всего
• Как выбрать марку стали: 4 вопроса перед закупкой
• Как читать маркировку фланца по ГОСТ
• Частые ошибки при выборе
• Что запросить у поставщика
• Заключение

Каждый день в работе снабженца или менеджера по закупкам появляется задача: правильно выбрать материал для фланцев, в том числе марку стали. Если не понимать, что означают маркеры: Ст20, 09Г2С или 12Х18Н10Т, можно переплатить или, наоборот, выбрать неподходящий материал, который может привести к дополнительным расходам на ремонт или замену.

Наша продукция

Что такое марка стали фланца

Марка стали - это буквенно-цифровое обозначение материала, которое используется для труб, арматуры и других элементов трубопроводных систем. Каждая марка стали имеет свою химическую структуру, прочность, устойчивость к коррозии и температурным колебаниям.

Например, Ст20 - это углеродистая сталь с содержанием углерода и других легирующих элементов. 12Х18Н10Т - это нержавеющая сталь с добавлением хрома и никеля, которая устойчива к коррозии и используется в агрессивных средах.

Марка стали влияет на цену детали, долговечность и способность работать в разных условиях. Например, углеродистая сталь в условиях высокой температуры или повышенной коррозии приводит быстрому износу или повреждению изделия, что вызывает дополнительные расходы на ремонт и замену. А нержавеющая сталь в таких условиях будет более надежной.

Выбор марки стали должен основываться не только на цене, но и на условиях эксплуатации: температура, давление, среда (кислоты, щелочи, вода и т. д.), а также на характеристиках сопрягаемых труб и оборудования.

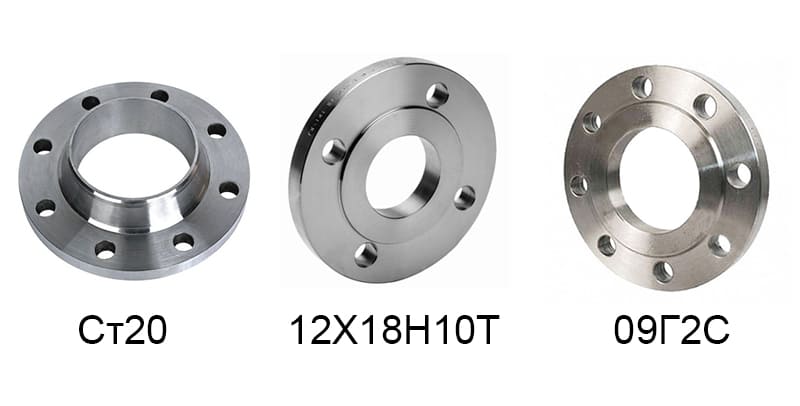

Какие марки стали фланцев встречаются чаще всего

• Ст20 - базовый вариант для типовых задач
  Сталь Ст20 - это углеродистая сталь. Она применяется в большинстве случаев для стандартных фланцев, где не требуется высокая коррозионная стойкость или сопротивление экстремальным температурам. Она используется в трубопроводах, работающих в обычных условиях с водой, воздухом и неагрессивными жидкостями.


• 09Г2С - когда важны холод прочность
  Эта сталь используется в условиях, когда требуется высокая прочность и устойчивость к низким температурам. Детали из 09Г2С применяются в трубопроводах, работающих в холодных климатах, на газовых и нефтяных трубопроводах.


• 12Х18Н10Т - когда нужна нержавеющая стойкость
  Сталь 12Х18Н10Т - это нержавеющая сталь, устойчивая к коррозии и химическим воздействиям. Изделия из этой стали подходят для работы в агрессивных средах, например, в химической промышленности, на трубопроводах с кислотами и щелочами.


• 10Х17Н13М2Т и 13ХФА - когда условия сложнее стандартных
  Эти марки стали используются для фланцев в условиях повышенных температур и давления, а также в средах с высокой коррозионной активностью. Это вариант для сложных промышленных объектов, таких как нефтехимические установки и энергетические системы.


Таблица: Сравнение популярных марок стали

Как выбрать марку стали: 4 вопроса перед закупкой

При выборе марки стали всегда нужно учитывать несколько факторов.

1. Какая рабочая среда?
   Если детали будут работать в агрессивных средах (кислоты, соли, щелочи), то без нержавеющей стали не обойтись. Для обычных трубопроводов для воды и воздуха подходит углеродистая сталь.


2. Какая температура?
   Детали, работающие при высоких или низких температурах, требуют специальных марок стали. Например, 09Г2С - это хорошее решение для работы при низких температурах, а 12Х18Н10Т - для работы при высоких температурах.


3. Какое давление?
   Марка стали влияет и на максимальное давление, которое может выдержать изделие. Для трубопроводов, работающих при высоком давлении, нужны более прочные материалы, такие как легированные стали.


4. Из какой стали труба и сопрягаемое оборудование?
   Важно учитывать, с каким материалом будут соединяться фланцы. Например, для фланцев из углеродистой стали часто используются трубы из углеродистой стали, а для нержавеющих фланцев - трубы из нержавеющей стали.

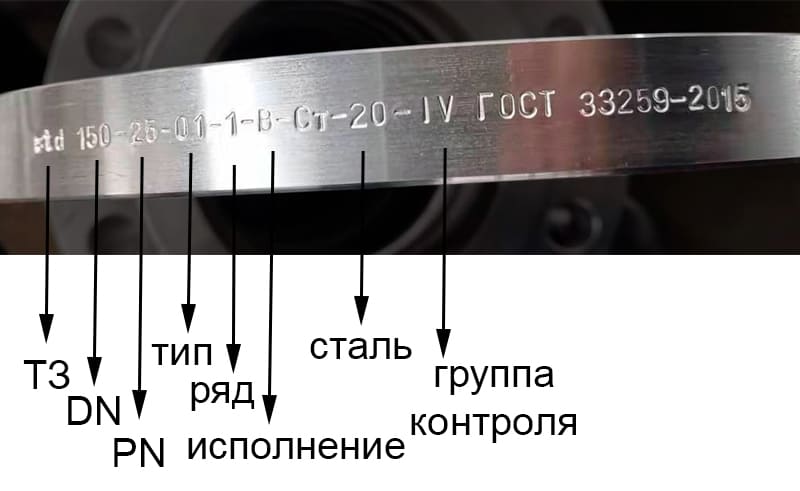

Как читать маркировку фланца по ГОСТ

Маркировка по ГОСТ 33259-2015 состоит из нескольких элементов, которые определяют характеристики и используемый материал. Вот основные из них:

• DN (Диаметр номинальный) - это номинальный диаметр, который соответствует диаметру трубы. Например, DN 50 означает фланец для трубы диаметром 50 мм.

• PN (Давление номинальное) - максимальное давление, которое может выдержать деталь. Например, PN 16 для давления до 16 атмосфер.

• Тип фланца (01, 11 и т. д.) - указывает на конструктивные особенности, такие как наличие или отсутствие приварного кольца, количество болтов и т. д.

• Марка стали - основная характеристика материала, например, Ст20, 09Г2С, 12Х18Н10Т и другие.

• Группа контроля - указывает на уровень контроля качества. Чем выше группа контроля, тем жестче требования к качеству и точности изготовления.


Частые ошибки при выборе

1. Путать тип фланца и марку стали
   Часто происходит путаница между типом фланца и маркой стали. Например, Ст20 - это марка стали, а 01 или 11 - это тип. Неправильное понимание этих терминов может привести к ошибкам при заказе.


2. Смотреть только на цену
   Цена не всегда главный критерий при выборе. Иногда дешевое изделие может привести к затратам в будущем из-за низкой прочности или коррозионной стойкости.


3. Не сверять среду, температуру и документы
   Очень важно учитывать, в каких условиях будет работать фланец. Рабочая среда, температура и давление - все эти параметры нужно учитывать при выборе материала. Также обязательно требуйте паспорт качества и сертификат соответствия.

Что запросить у поставщика

Перед тем как сделать заказ, обязательно запросите у поставщика следующую информацию:

• Марка стали и ее характеристики.

• Ссылка на ГОСТ и соответствие материала.

• Документы, подтверждающие качество и происхождение материала.

• Рабочие параметры: температура, давление, среда.

• Подтверждение, что детали прошли контроль качества и соответствуют заявленным характеристикам.

• Сертификат соответствия и паспорт качества.


Заключение

Марка стали для фланцев - это элемент, который влияет на срок службы, безопасность и эксплуатационные характеристики трубопроводной системы. Понимание того, какие марки стали подходят для определенных условий, поможет избежать ошибок при закупке и сэкономить деньги.

Не забывайте проверять все параметры при заказе, а если сомневаетесь, всегда запросите дополнительные подтверждения у поставщика.
