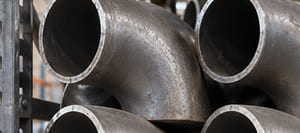

Вес стального отвода Ду 100: таблица по ГОСТ

Содержание

• От чего зависит вес отвода Ду 100
• Вес отвода 90 градусов Ду 100 по ГОСТ 17375
• Вес отвода 45 градусов Ду 100
• Как посчитать вес отвода самому
• Отвод Ду 100 сварной и бесшовный: где разница в весе
• Частые вопросы
• Заключение

Смету по Ду 100 считают один раз, а ошибка живет до самой отгрузки. Партия из 40 отводов с завышением на 3 кг на штуку дает лишние 120 кг в накладной. Дальше меняется кран, машина и бюджет проекта.

Ниже — масса отводов Ду 100 по ГОСТ 17375: отдельно 45 и 90 градусов, по каждой ходовой толщине стенки. Плюс расчет по формуле и разбор причин, из-за которых фактический вес партии расходится с табличным.

Наша продукция

От чего зависит вес отвода Ду 100

Ду 100 дает наружный диаметр 108 мм. Это единственная неизменная величина, дальше идут переменные.

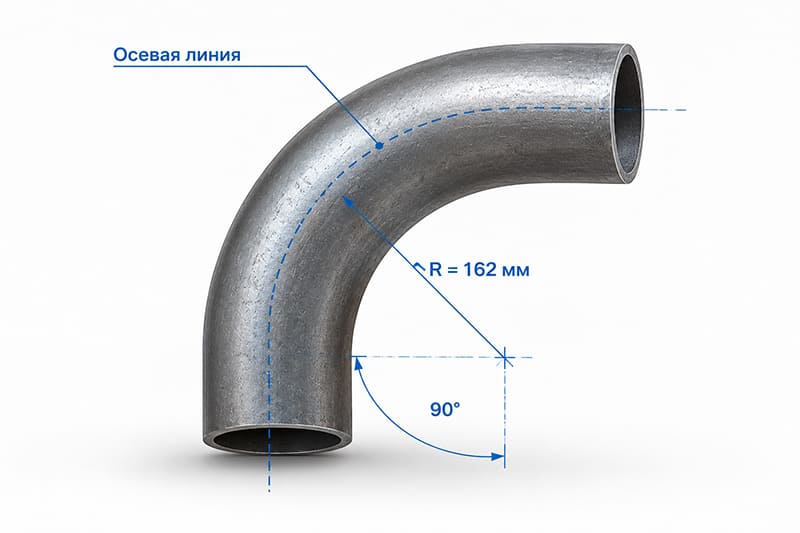

Угол поворота задает длину осевой линии. Отвод 90 градусов проходит четверть окружности, отвод 45 — восьмую часть. При одной стенке масса отличается ровно вдвое.

Толщина стенки тянет массу за собой. На Ду 100 встречаются заготовки от 3 до 8 мм. Самая толстая деталь тяжелее тонкой в 2,5 раза.

Радиус гиба удлиняет путь металла. Крутоизогнутый отвод идет по 1,5 Ду, гнутый — от 2 Ду. Чертежи и размеры по этим позициям собраны в каталоге отводов 108 мм.

Способ изготовления добавляет последние проценты. Штамповка держит стенку ровной, гибка утоняет наружную сторону, сварка из сегментов приносит массу швов.

Вес отвода 90 градусов Ду 100 по ГОСТ 17375

ГОСТ 17375-2001 описывает крутоизогнутые отводы с радиусом 1,5 Ду. Для Ду 100 радиус равен 162 мм. Гнутые отводы делают по отдельным чертежам, радиус у них от 2 Ду.

В ГОСТ 17375 для Ду 100 идут стенки 4, 5, 6 и 8 мм. Тонкостенный вариант на 3 мм завод делает по ТУ заказчика.

Самая ходовая позиция в системах воды и тепла — 108х4. Она весит 2,6 кг в крутоизогнутом исполнении. Гнутый аналог тяжелее на треть, потому что металл проходит больший путь по радиусу.

Вес отвода 45 градусов Ду 100

Запрос «отвод 45 100 вес 1 шт» инженеры задают чаще, чем по прямому углу. Причина простая: поворотов на 45 градусов в трассе много, а в спецификации они идут отдельной строкой.

Пропорция держится четко: 45 градусов дают половину массы поворота на 90 градусов. При стенке 4 мм это 1,3 кг против 2,6 кг. Если в таблице изготовителя цифра выше на 10-15 процентов, прибавку дал удлиненный патрубок в чертеже конкретного завода. Такую деталь варить удобнее, но металла в ней больше.

Как посчитать вес отвода самому

Формула идет через объем металла. Считают площадь сечения трубы-заготовки, умножают на длину осевой линии, потом на плотность стали 7850 кг/м3.

Порядок для отвода 108х4, угол 90 градусов:

• Площадь металла: 0,785 умножить на (108 в квадрате минус 100 в квадрате) = 1307 мм2.

• Длина осевой линии: 162 мм умножить на 1,571 = 254 мм.

• Объем: 1307 умножить на 254 = 332 000 мм3, то есть 332 см3.

• Масса: 332 умножить на 7,85 = 2606 г, или 2,6 кг.

Результат совпадает с таблицей выше, значит логика верна. Проверить себя просто: погонный метр трубы 108х4 весит 10,26 кг. Осевая линия отвода — четверть этого метра, отсюда и 2,6 кг.

Совет эксперта. Трубу по ГОСТ 8732 катают с допуском по стенке в пределах 12,5 процента от номинала. Когда металл приходит в верхней части допуска, партия из 50 отводов тяжелее паспортной массы на 5-10 процентов. Для накладной берите вес с запасом в 10 процентов, а точную цифру сверяйте с паспортом партии.

Отвод Ду 100 сварной и бесшовный: где разница в весе

Бесшовный отвод делают из цельной трубы — штамповкой или гибкой. Стенка идет непрерывно по всему сечению, масса равна геометрической.

Сварной собирают из двух половин или сегментов. Швы добавляют металл по образующей: плюс 1-3 процента к массе, а вместе с ней и обязательный контроль стыков.

По весу разница мелкая, по цене заметная. Бесшовный дороже, зато держит высокое давление технологических линий. Сварной ставят в системах ВК и там, где давление невелико.

Совет эксперта. Гибка тянет металл: наружная стенка гнутого отвода утоняется на 8-12 процентов от номинала. Масса такой детали ниже геометрической на 2-4 процента, а расчет на прочность ведут по утоненной стенке, а не по паспортной.

Частые вопросы

Сколько весит отвод 90 градусов Ду 100?

От 2,0 кг при стенке 3 мм до 5,0 кг при стенке 8 мм. Ходовая позиция 108х4 в крутоизогнутом исполнении весит 2,6 кг. Полная линейка — в первой таблице.

Чем отличается вес отвода 45 от 90 градусов при одном Ду?

Углом и длиной осевой линии. Отвод 45 проходит восьмую часть окружности вместо четверти, поэтому весит вдвое меньше: 1,3 кг против 2,6 кг при стенке 4 мм.

Почему фактический вес отличается от табличного?

Допуск по стенке заготовки, плотность конкретной плавки и припуск на патрубки. Партия из 50 штук уходит от табличной цифры на 5-10 процентов.

Как узнать вес отвода, если паспорт потерян?

Посчитайте по формуле из четвертого раздела. Второй путь точнее: запросите массу у производителя, завод взвешивает партию и дает фактическую цифру.

Заключение

Точный вес отвода — это не справочная цифра для отчета. Это основа сметы, накладной и расчета грузоподъемности при монтаже. Промах в 10 процентов на партии из сотни деталей превращается в тонну лишнего металла в спецификации.
