Монтаж стальных отводов: что это такое и какие требования необходимо учитывать

Содержание

• Что такое стальной отвод
• В каких случаях требуется монтаж отводов
• Основные способы монтажа стальных отводов
• Технические требования при монтаже
• Типовые ошибки при монтаже
• Как оценивать отвод при закупке
• Практическое значение для предприятия
• Заключение

Монтаж стальных отводов - это процесс установки изогнутых фасонных деталей в трубопровод с целью изменения направления потока рабочей среды.

Несмотря на внешнюю простоту детали, именно участки поворота трубы находятся в зоне повышенной нагрузки. Ошибки при установке приводят к:

• локальному увеличению напряжений,

• ускоренному износу,

• нарушению герметичности,

• внеплановым ремонтам.

Для снабженца и руководителя важно понимать не только сам термин, но и его влияние на надежность и стоимость эксплуатации трубопровода.

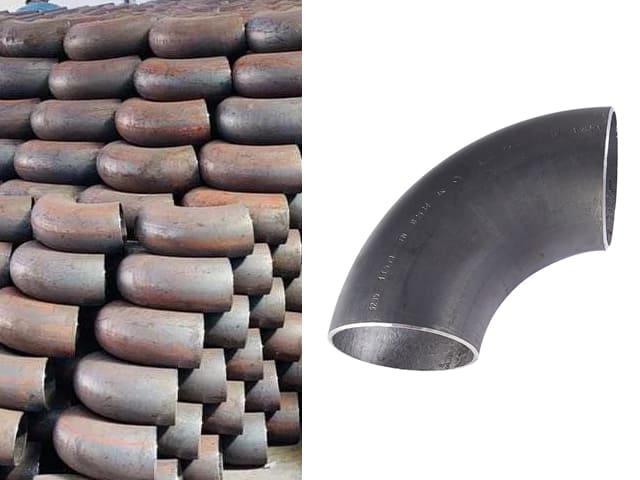

Наша продукция

Что такое стальной отвод

Стальной отвод - это фасонная деталь трубопровода, предназначенная для изменения направления потока под углом (чаще всего 45° или 90°).

Основные характеристики отвода:

• условный диаметр (DN),

• наружный диаметр (мм),

• толщина стенки,

• тип изготовления (крутоизогнутый, сварной),

• рабочее давление (PN),

• марка стали.

Отвод не выполняет функцию разветвления (как тройник) и не соединяет разные диаметры (как переход). Его задача - обеспечить плавное изменение направления потока без резкого падения прочности участка.

В каких случаях требуется монтаж отводов

Установка стальных отводов выполняется при:

• строительстве новых трубопроводов,

• реконструкции инженерных сетей,

• модернизации технологических линий,

• ремонте поврежденных участков,

• врезке в существующую систему.

Наиболее ответственные области применения:

• газопроводы,

• системы отопления,

• паропроводы,

• трубопроводы высокого давления,

• промышленные технологические системы.

Основные способы монтажа стальных отводов

1. Сварной монтаж

Наиболее распространённый способ установки.

Отвод приваривается к трубе с двух сторон. Применяются:

• ручная дуговая сварка,

• полуавтоматическая сварка,

• аргонодуговая сварка (в зависимости от среды и материала).

Требования:

• совпадение наружного диаметра трубы и отвода,

• соответствие толщины стенки,

• подготовка кромок,

• контроль качества сварного шва,

• соблюдение соосности.

Сварной способ применяется при высоком давлении и в ответственных системах.

2. Монтаж при врезке в существующий трубопровод

Используется при реконструкции или модернизации.

Последовательность работ:

1. Перекрытие и опорожнение системы.

2. Разметка участка.

3. Вырезка фрагмента трубы.

4. Установка отвода.

5. Сварка или фланцевое соединение.

6. Контроль герметичности.

Основные риски - нарушение геометрии и смещение осей, что вызывает дополнительное напряжение в соединении.

3. Замена отвода при ремонте

Причины замены:

• коррозионное повреждение,

• трещины в зоне сварного шва,

• несоответствие расчетному давлению,

• деформация из-за температурных нагрузок.

При замене необходимо учитывать фактическое состояние труб и не допускать повторного монтажа без корректировки параметров.

Таблица. Способы монтажа и их особенности.

Технические требования при монтаже

При установке стальных отводов необходимо учитывать:

1. Диаметр

Условный диаметр отвода должен соответствовать диаметру трубопровода. Несоответствие даже в несколько миллиметров приводит к:

• образованию ступенчатых переходов,

• локальным завихрениям потока,

• дополнительной нагрузке на сварной шов.

2. Толщина стенки

Толщина выбирается с учетом:

• рабочего давления,

• температуры среды,

• категории трубопровода.

При высоком давлении применение тонкостенных деталей недопустимо.

3. Тип отвода

• Крутоизогнутые - более прочные, изготавливаются методом горячей деформации.

• Сварные - состоят из сегментов, дешевле, применяются в системах с умеренными нагрузками.

Выбор зависит от условий эксплуатации.

4. Качество сварного соединения

Критично для герметичности. Контроль может включать:

• визуальный осмотр,

• ультразвуковую дефектоскопию,

• гидравлические испытания.

Типовые ошибки при монтаже

1. Установка отвода с неподходящим рабочим давлением.

2. Нарушение технологии сварки.

3. Пренебрежение подготовкой кромок.

4. Смещение осей трубы и отвода.

5. Отсутствие контроля герметичности после монтажа.

Эти ошибки приводят к снижению срока службы узла и увеличению затрат на ремонт.

Как оценивать отвод при закупке

Снабженцу рекомендуется проверять:

• соответствие ГОСТ или ТУ,

• сертификаты качества,

• марку стали,

• точность геометрии,

• толщину стенки,

• условия поставки.

Также важно учитывать, для какой системы приобретается деталь - водоснабжение, газопровод, паровая линия или технологический трубопровод.

Таблица. Основные параметры выбора стального отвода.

Практическое значение для предприятия

Корректный монтаж стальных отводов обеспечивает:

• расчетную прочность узла,

• устойчивость к рабочему давлению,

• снижение вероятности аварий,

• увеличение межремонтного интервала.

С технической точки зрения отвод является узлом повышенной ответственности. Его неправильный подбор или установка влияет на всю систему.

Заключение

Монтаж стальных отводов - это технологическая операция, требующая учета диаметра, давления, способа соединения и условий эксплуатации.

Для снабженца и руководителя важно понимать: отвод - не просто вспомогательная деталь, а элемент, влияющий на надежность трубопровода и эксплуатационные затраты.

Технически грамотный подбор и соблюдение требований монтажа позволяют обеспечить стабильную работу системы без внеплановых ремонтов и простоев.
