При монтаже трубопроводов для их разветвления устанавливают специальные фитинги, необходимые для разделения, а также смешивания потоков. При проектировании, кроме материала, важное значение приобретают такие показатели как вес и размеры разветвителя, которые должны соответствовать требованиям, предъявляемым к трубопроводной системе.

Наша продукция

Что такое тройник стальной, где применяется

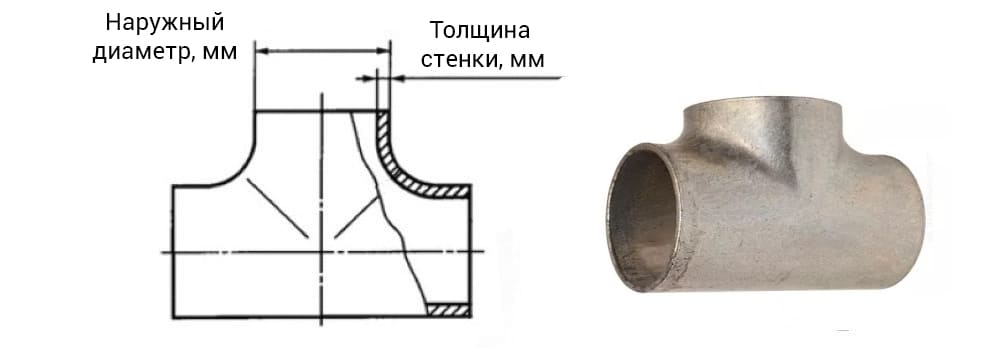

Соединительная деталь трубопроводной сети состоит из трёх патрубков, входной размещается под углом 90 градусов относительно двух других горизонтально расположенных на одной корпусной линии.

Элементы конструкции:

• бесшовный или сварной корпус с тремя отверстиями;
• патрубки: два, присоединяемых к магистрали, и одно ответвление от неё, отходящее под прямым углом.

Области применения:

• промышленное производство, для прокладки технологических линий, по которым транспортируются различные, в том числе опасные среды;
• жилищно-коммунальное хозяйство, водопроводы с горячей, холодной водой, газопроводы, тепловые сети;
• агропромышленный комплекс, оросительные системы;
• энергетика, обустройство атомных, тепловых электростанций;
• строительство, подача разных по составу жидкостей и газов.

Сварные, штампованные, штампованно-сварные металлические фитинговые изделия устанавливаются на объектах нефтегазовой, химической, топливно-энергетической отрасли, предназначаются для обустройства отопления, водоснабжения, пожаротушения.

Нормативная документация, регламентирующая производство тройников

В основе производственной технологии изготовления тройных трубодеталей лежат регламенты Государственных, Отраслевых стандартов, Технических условий, прочих НД. Документы содержат требования к устройству, качеству, характеристикам, механическим свойствам, размерам, условиям эксплуатации равнопроходных, переходных металлоизделий:

• ГОСТ 173762001, основной регламент для выпуска тройников стальных установленных размеров исполнения 1,2, без шва на поверхности, присоединяемых путём сварки, работают при Ру менее 10 МПа при температуре от -70 до +450°C;
• Отраслевые стандарты: для Ду от 500 до 1400мм, Ру до 2.5 МПа: ОСТ 36-24-77, ОСТ 36-23-77, для ТЭС Рр менее 2.2 МПа, Т 425°C: ОСТ 34 10.762-97, ОСТ 34 10.763-97, ОСТ 34 10.764-97, сварные и штампосварные сборочные единицы;
• типовая документация, серия 5.903-13, чертежи ТС-588, ТС-589, ТС-590, ТС-591, предназначенные для сварных тройных фитингов с накладкой и без;
• Технические условия ТУ 1468-001-61257374-2015 разработаны для соединительных, разводящих потоки трубодеталей для пропускания рабочих составов при Т от -196 до +610°C, РУ от 1 до 160 кгс/см2.

Таблица 1. Основные стандарты тройников

Таблица 2. Размеры равнопроходных и переходных тройников (мм) по исполнению 1

Таблица 3. Размеры переходных тройников (мм)

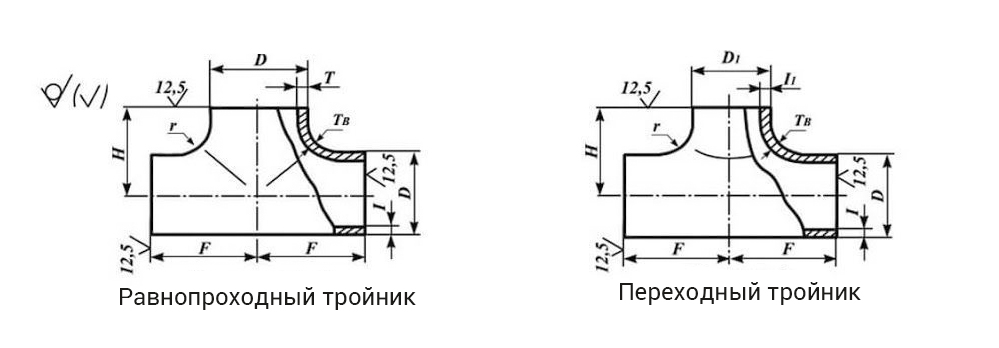

Согласно ГОСТ 17376 нормируются следующие размерные показатели, в таблицах для каждого условного прохода (DN) приводятся значения:

• наружного диаметра (D) торцов равнопроходных фитингов и основного тела переходных с толщиной стенки Т;
• меньшего сечения (D1) для переходных со стенкой Т1;
• расстояния между центром детали и плоскостями магистральных торцов (F), а также ответвления (H);
• радиус зоны сопряжения основного тела и отводящего патрубка (r).

Согласно ГОСТ допускается номинальный диаметр для исполнения 1 от 15 до 1000 мм, а для исполнения 2 DN составляет 15 ‒ 400 миллиметров. При этом надо учитывать, что такое разнообразие нормативной документации допускает другие размерные параметры применительно к конкретным условиям работы.

Вес тройников стальных - таблицы, пояснения

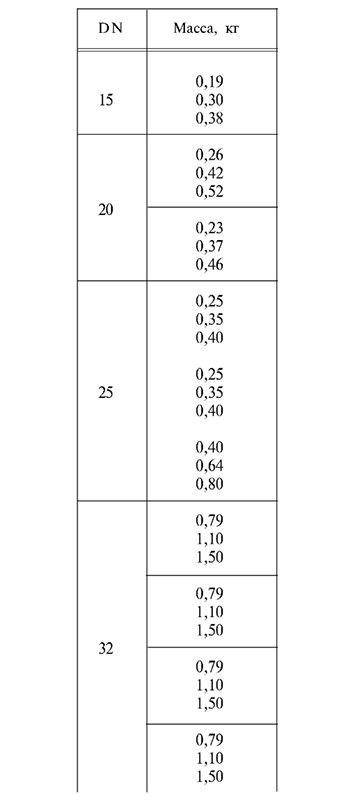

Таблица 4. Масса тройников стальных (кг) ГОСТ 17376-2001 исполнение 1 Ду 15-32

На вес металлических тройников, кроме габаритов, показателей наружного условного диаметра, толщины стенки, влияет также выбранная марка стали.

Масса трубодеталей приведена в НД для справки, конкретные цифры рассчитываются при производстве. При этом имеет значение вид металлозаготовки, а также способ изготовления.

Как выбрать тройник

На выбор влияют следующие показатели:

• размеры, учитывающие все особенности конструкции;
• масса, которая рассчитывается индивидуально для каждого металлоизделия с конкретными размерными характеристиками;
• способ присоединения: приварной, фланцевый, резьбовый; чаще всего используется соединение под приварку в силу своей прочности, надёжности, долговечности;
• условия эксплуатации;
• назначение, сфера применения;
• материал: сталь углеродистая (Ст. 20), низколегированная (09Г2С), нержавеющая (12Х18Н10Т), жаропрочная (15Х5М); марка должна отвечать степени агрессивности рабочей среды, её температуры, давления, соответствовать материалу трубы, что увеличивает герметичность зоны соединения.

Преимущества стальных тройников

Общие для равнопроходных и переходных соединителей особенности:

• механическая прочность;
• устойчивость к нагрузкам, температурам, давлению в широком диапазоне; высокая степень герметичности, особенно это касается бесшовных тройных фитингов;
• коррозионная стойкость при использовании для изготовления нержавеющих сплавов или нанесение на поверхность антикоррозионной защиты;
• продолжительная эксплуатация, что продлевает срок службы трубопровода в целом;
• стандартизированные размеры тройников стальных, соответствующие стандартам (ГОСТ, т.д.), что облегчает присоединение, повышает надёжность системы;
• универсальность использования, возможность применения в различных отраслях народного хозяйства в зависимости от запросов потребителя.

Равнопроходной тип

У трубодетали три отверстия имеют равные сечения. Это сказывается на равномерном распределении потока, помогает поддерживать стабильный напор потока жидких или газообразных веществ. Основной диаметр трубопровода сохраняется, что позволяет сохранять давление в системе неизменным.

Переходной тип

Горловина тройного фитинга отличается по размерам от торцов основного тела. Условный проход ответвления меньше сечения трубопроводной линии. В этом и заключается главное преимущество. Конструкция предоставляет возможность отводить от основной магистрали трубы меньших размеров.

Практические рекомендации по эксплуатации

Тройник стальной, его диаметр, вес, марка стали, исполнение должны соответствовать назначению, условиям эксплуатации, габаритам трубопровода, при этом важно соблюдать следующее:

• подготовить качественно кромки для сварного присоединения деталей к трубе;
• сварочные работы проводить при помощи правильно подобранного метода соответствующими аппаратами, электродами усилиями квалифицированных сварщиков;
• обязательно проверять герметичность в месте сваривания;
• в процессе работы необходимо регулярно контролировать температуру, чтобы избежать резких перепадов, проверять наличие или отсутствие протечек, исключать вероятность механических воздействий;
• предотвратить коррозионное разрушение путём подбора материала, соответствующего степени агрессивности рабочей и окружающей среды.

Прочность тройниковых соединений проверяют при помощи гидроиспытаний с подобранным пробным давлением. При вибрирующих нагрузках фитинги подвергают предварительной термообработке.
