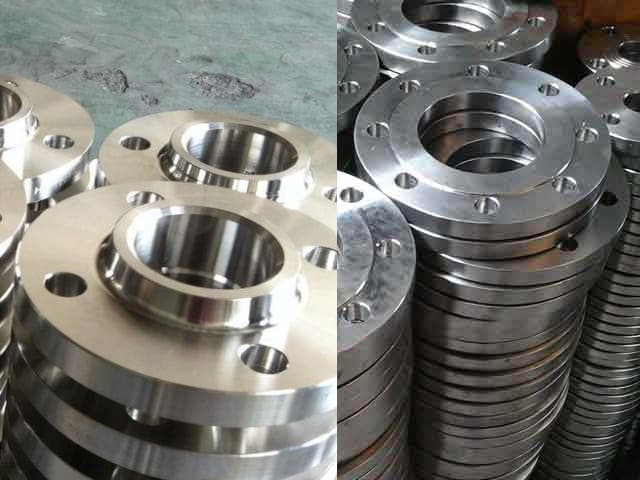

При монтаже трубопроводов, присоединения аппаратуры, арматуры часто применяют надёжное разборное фланцевое соединение. Для грамотной стыковки металлических труб, исключающей разгерметизацию и протечки системы, важное значение приобретают размеры, вид поверхности и масса стыкующихся парных фланцев.
ГОСТ 33259 предусматривает шесть типов. Выбор происходит в зависимости от условий эксплуатации. Наиболее востребованы типы:
приварные плоские 01, 02 (свободный, на кольце),
воротниковый 11.
Вес фланцев ‒ это справочная величина, основанная на расчётах, приводится в стандартах, например, в ГОСТ 33259. Конкретные цифры (в кг) зависят от:
условного диаметра (Ду, мм);
номинального давления (Pn, МПа/кгс/см2);
конструктивных особенностей;
исполнения поверхности.
Значения могут изменяться от сотых до десятков килограммов.
Воротниковые соединители обычно тяжелее плоских из-за наличия юбки. Металлоизделие будет тем тяжелее, чем больше Dn, выше Ру. Наличие выступов, шипов, также влияет на итоговую массу.
|
DN |
Тип фланца |
Масса фланцев, кг для PN, кгс/см2 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 и 2,5 |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
||
|
10 |
01 |
0,25 |
0,31 |
0,46 |
0,54 |
0,64 |
— |
— |
— |
— |
— |
|
02 |
0,29 |
0,29 |
0,52 |
0,61 |
0,69 |
— |
— |
— |
— |
— |
|
|
11 |
0,29 |
0,34 |
0,50 |
0,60 |
0,69 |
0,69 |
1,03 |
1,03 |
— |
— |
|
|
15 |
01 |
0,29 |
0,33 |
0,51 |
0,61 |
0,71 |
— |
— |
— |
— |
— |
|
02 |
0,33 |
0,33 |
0,58 |
0,67 |
0,77 |
— |
— |
— |
— |
— |
|
|
11 |
0,34 |
0,40 |
0,58 |
0,68 |
0,80 |
0,80 |
1,15 |
1,27 |
1,27 |
2,11 |
|
|
20 |
01 |
0,45 |
0,53 |
0,75 |
0,86 |
0,98 |
— |
— |
— |
— |
— |
|
02 |
0,41 |
0,41 |
0,82 |
0,93 |
1,05 |
— |
— |
— |
— |
— |
|
|
11 |
0,46 |
0,53 |
0,87 |
0,87 |
0,99 |
0,99 |
1,81 |
2,02 |
2,08 |
2,54 |
|
|
25 |
01 |
0,55 |
0,64 |
0,89 |
1,17 |
1,17 |
— |
— |
— |
— |
— |
|
02 |
0,60 |
0,60 |
0,96 |
1,10 |
1,24 |
— |
— |
— |
— |
— |
|
|
11 |
0,55 |
0,77 |
1,05 |
1,05 |
1,19 |
1,19 |
2,30 |
2,50 |
2,50 |
3,59 |
|
|
32 |
01 |
0,79 |
1,02 |
1,40 |
1,58 |
1,77 |
— |
— |
— |
— |
— |
|
02 |
0,87 |
0,87 |
1,49 |
1,68 |
1,87 |
— |
— |
— |
— |
— |
|
|
11 |
0,78 |
1,10 |
1,54 |
1,54 |
1,85 |
1,85 |
2,94 |
3,06 |
3,07 |
4,43 |
|
|
40 |
01 |
0,95 |
1,21 |
1,72 |
1,96 |
2,18 |
— |
— |
— |
— |
— |
|
02 |
1,01 |
1,01 |
1,92 |
2,13 |
2,35 |
— |
— |
— |
— |
— |
|
|
11 |
1,09 |
1,36 |
1,83 |
1,85 |
2,19 |
2,19 |
3,75 |
4,07 |
4,28 |
5,46 |
|
|
50 |
01 |
1,04 |
1,33 |
2,06 |
2,58 |
2,80 |
— |
— |
— |
— |
— |
|
02 |
1,11 |
1,11 |
2,27 |
2,54 |
2,79 |
— |
— |
— |
— |
— |
|
|
11 |
1,26 |
1,53 |
2,26 |
2,28 |
2,78 |
2,81 |
4,63 |
6,08 |
6,49 |
11,30 |
|
|
65 |
01 |
1,39 |
1,63 |
2,80 |
3,42 |
3,22 |
— |
— |
— |
— |
— |
|
02 |
1,55 |
1,55 |
3,01 |
3,31 |
3,43 |
— |
— |
— |
— |
— |
|
|
11 |
1,62 |
2,06 |
3,17 |
3,19 |
3,71 |
3,72 |
6,30 |
8,84 |
9,38 |
19,2 |
|
|
80 |
01 |
1,84 |
2,44 |
3,19 |
3,71 |
4,06 |
— |
— |
— |
— |
— |
|
02 |
2,05 |
2,05 |
3,77 |
4,11 |
4,25 |
— |
— |
— |
— |
— |
|
|
11 |
2,43 |
2,76 |
3,67 |
4,21 |
4,48 |
4,81 |
7,22 |
9,98 |
10,5 |
27,5 |
|
|
100 |
01 |
2,14 |
2,85 |
3,96 |
4,73 |
5,92 |
— |
— |
— |
— |
— |
|
02 |
2,38 |
2,38 |
4,55 |
4,93 |
6,19 |
— |
— |
— |
— |
— |
|
|
11 |
2,98 |
3,35 |
4,70 |
4,90 |
6,58 |
7,40 |
10,7 |
14,7 |
15,4 |
53,6 |
|
|
125 |
01 |
2,6 |
3,88 |
5,4 |
6,38 |
8,26 |
— |
— |
— |
— |
— |
|
02 |
2,84 |
2,84 |
6,09 |
6,56 |
8,82 |
— |
— |
— |
— |
— |
|
|
11 |
3,72 |
4,66 |
6,76 |
6,76 |
9,45 |
10,2 |
17,1 |
23,3 |
24,9 |
73,2 |
|
|
150 |
01 |
3,62 |
4,65 |
6,97 |
8,2 |
10,5 |
— |
— |
— |
— |
— |
|
02 |
3,94 |
3,94 |
7,86 |
8,48 |
10,9 |
— |
— |
— |
— |
— |
|
|
11 |
5,22 |
5,85 |
8,9 |
8,3 |
12,6 |
13,2 |
25,4 |
32,9 |
35,0 |
90.9 |
|
|
200 |
01 |
4,73 |
5,9 |
8,05 |
10,2 |
13,3 |
— |
— |
— |
— |
— |
|
02 |
4,93 |
4,93 |
0,02 |
9,36 |
12,6 |
— |
— |
— |
— |
— |
|
|
11 |
6,92 |
9,35 |
11,4 |
11,8 |
17,4 |
24,4 |
38,5 |
54,2 |
60,1 |
160 |
|
|
250 |
01 |
6,95 |
7,7 |
10,7 |
14,5 |
18,9 |
— |
— |
— |
— |
— |
|
02 |
6,38 |
6,38 |
11,3 |
13,9 |
17,7 |
— |
— |
— |
— |
— |
|
|
11 |
9,88 |
12,3 |
14,6 |
17,4 |
25,7 |
37,6 |
53,8 |
85,4 |
94,4 |
318 |
|
|
300 |
01 |
9,33 |
10,3 |
12,9 |
17,8 |
24,0 |
— |
— |
— |
— |
— |
|
02 |
10,35 |
10,35 |
13,9 |
17,9 |
22,8 |
— |
— |
— |
— |
— |
|
|
11 |
13,4 |
14,8 |
19,3 |
22,8 |
33,3 |
57,1 |
74,6 |
128,4 |
141 |
— |
|
|
350 |
01 |
10,45 |
12,6 |
15,9 |
22,9 |
34,6 |
— |
— |
— |
— |
— |
|
02 |
13,5 |
13,5 |
18,0 |
22,8 |
31,7 |
— |
— |
— |
— |
— |
|
|
11 |
16,0 |
18,65 |
24,7 |
33,1 |
46,6 |
70,3 |
106 |
172 |
— |
— |
|
|
400 |
01 |
11,6 |
15,2 |
21,6 |
31,0 |
44,6 |
— |
— |
— |
— |
— |
|
02 |
17,0 |
17,0 |
24,4 |
29,1 |
42,5 |
— |
— |
— |
— |
— |
|
|
11 |
18,6 |
20,6 |
30,0 |
43,0 |
64,8 |
107 |
151 |
216,4 |
— |
— |
|
|
450 |
01 |
14,6 |
17,3 |
22,8 |
39,6 |
51,8 |
— |
— |
— |
— |
— |
|
02 |
20,0 |
20,0 |
25,6 |
35,3 |
48,2 |
— |
— |
— |
— |
— |
|
|
11 |
23,7 |
23,6 |
34,7 |
54,0 |
72,3 |
107 |
— |
— |
— |
— |
|
|
500 |
01 |
16,0 |
19,7 |
28,0 |
57,0 |
67,3 |
— |
— |
— |
— |
— |
|
02 |
25,4 |
25,4 |
33,3 |
49,3 |
64,6 |
— |
— |
— |
— |
— |
|
|
11 |
26,8 |
29,1 |
40,0 |
71,0 |
89,0 |
132,3 |
201 |
— |
— |
— |
|
|
600 |
01 |
21,4 |
26,2 |
39,4 |
80,0 |
90,9 |
— |
— |
— |
— |
— |
|
11 |
35,8 |
35,8 |
50,0 |
99,3 |
124 |
195 |
283 |
— |
— |
— |
|
|
700 |
01 |
29,2 |
36,7 |
59,5 |
84,2 |
127 |
— |
— |
— |
— |
— |
|
11 |
44,3 |
44,3 |
65,3 |
106 |
167 |
247 |
301 |
— |
— |
— |
|
|
800 |
01 |
36,6 |
46,1 |
79,2 |
104,4 |
181,4 |
— |
— |
— |
— |
— |
|
11 |
55,5 |
56,2 |
87,2 |
131 |
215 |
367,4 |
464 |
— |
— |
— |
|
|
900 |
01 |
44,2 |
55,1 |
94,1 |
129 |
— |
— |
— |
— |
— |
— |
|
11 |
66,4 |
66,8 |
103 |
158 |
253 |
437 |
954 |
— |
— |
— |
|
|
1000 |
01 |
52,6 |
64,4 |
118,4 |
179,4 |
— |
— |
— |
— |
— |
— |
|
11 |
73,4 |
73,5 |
119 |
203 |
312 |
541 |
981 |
— |
— |
— |
|
|
1200 |
01 |
62,4 |
99,0 |
197,4 |
298,0 |
— |
— |
— |
— |
— |
— |
|
11 |
92,9 |
111 |
180 |
285 |
388 |
691 |
1264 |
— |
— |
— |
|
|
1400 |
01 |
77,6 |
161,5 |
279 |
— |
— |
— |
— |
— |
— |
— |
|
11 |
101 |
157 |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
1600 |
01 |
94,3 |
203 |
423 |
— |
— |
— |
— |
— |
— |
— |
|
11 |
135 |
219 |
— |
— |
— |
— |
— |
— |
— |
||
|
1800 |
01 |
117 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
2000 |
01 |
133 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
2200 |
01 |
190 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
2400 |
01 |
237 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
